从仿真结果来看，这个LDO的补偿方式是不是很危险？
录入：edatop.com 阅读：

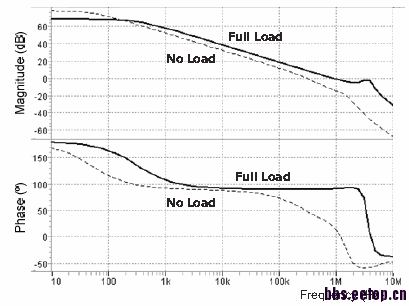

在重载下，虽然相位裕度很大，但是在单位增益之后下降非常快，而且之后增益还出现上翘
如果在工业届能不能用?
如果在工业届能不能用?
full load 应该不稳定。tran仿真看看。
很不靠谱，感觉学校也不能用
增益裕度这么小，在学校老师也不能让你流片啊
PM还行吧
GM太小了。
是一篇论文上看到的，上面的tran仿真是没有问题的
这个波形是在一篇论文上看到的，不过论文上没有流片测试
之前看到论坛上有帖子讨论增益裕度的问题，难道增益裕度也要留10dB吗?
当然了。一般10几dB还是要留的。
上翘是由共轭复极点形成的，可以通过设计把上翘的尖峰调小些，否则增益裕度不够也可能会振荡，或者减幅振荡从而导致稳定时间很慢
