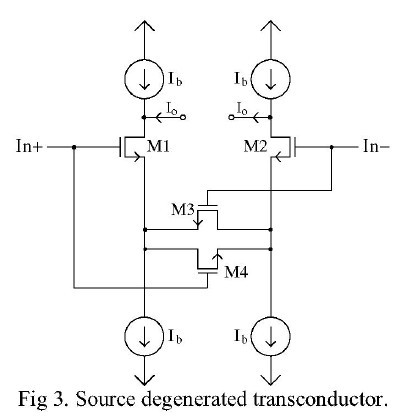

求助，线性化OTA的Gm如何仿真？

do not use Io, put a voltage source on the top instead, so
you can know exactly the current generated by the diff pair

同问，现在也遇到这个问题

求大神解答啊

在两个Io节点那里加一个电阻，用电阻上的电流初一差分输入电压就可以了，如果是hgpice仿真，可以定义两个变量
.param a=0 gm=0
两个信号源的值分别设置为 ‘-a/2+Vcm’  ‘a/2+Vcm’
然后对变量a进行直流分析
.dc a -1 1 33u
gm就可以用下面的算是表示出来
.print gm=par('i(R)/a')
用很小的▽Io除以▽Vid来近似计算gm

   我也是这种思路  不过在spectre下  一直提示我表达式错误。无语

   give delta vgs to sweep gm
