关于CMOS单级运放电路设计，有2个不懂的地方，求助

1、主放大器采用PMOS管作为输入管，能获得较高的相位裕度。能说说为什么用PMOS能获得较高的相位裕度吗?
2、共源共栅管用NMOS管，这样可以提高主放大器的次极点频率。什么是次极点频率，为什么能提高它?

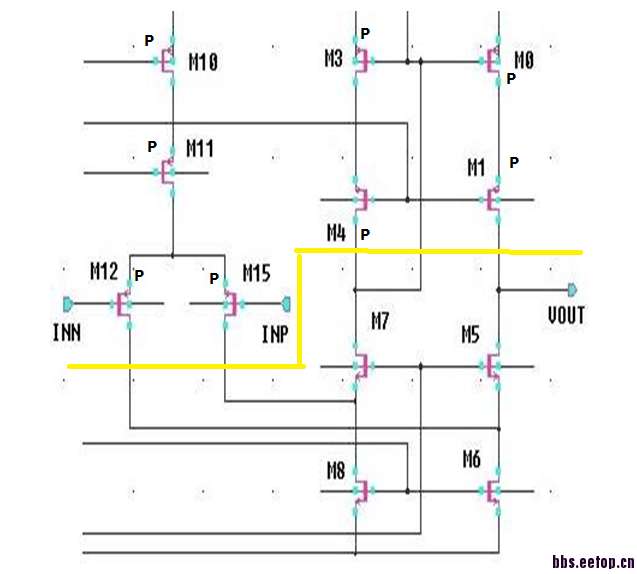

附上电路图，运放电路在右下角那一块，黄线是我自己画的

可能问题过于简单了，其实这是本人毕业设计的课题，我学的专业跟这个关系不大，所以不是很懂。麻烦各位高手解答一下，谢谢了

P管输入，只能N管求和了。P管 Gm小，带宽小有利于稳定。

    感谢解答，大概懂了，我再去翻书找找公式。能回答下第二个问题吗，次级点频率是怎么回事?

次极点频率应该是指第一非主极点，对于折叠式运放，一般来说，第一主极点在输出端（RCL），第一非主极点在折叠点，图中M5，M6或者M7，M8之间的节点，它的大小为(ron7//ron8)*(C)的倒数,其中C为寄生电容和M7，M8，M12，M15的size有关，相比于PMOS,在相同情况下， NMOS的导通电阻小一些，所以第一非主极点被推高，一般情况下，为了保证电路的稳定性，第一非主极点会被推到单位增益带宽的2.2倍以上来保证60°相位裕度，所以这样做有利于提高相位裕度。

解释的很到位

其实这是本人毕业设计的课题，我学的专业跟这个关系不大?
为什么会这样呢?

    手动赞

   万分感谢！

   我那个导师她说是想通过这个课题带动学院里这方面的技术，让我以后带学弟学妹。其实她自己也不是很懂这方面的知识，现在她也表示这课题难度太大了，不过没办法了，改不了。

对你的导师呵呵。

   不客气，有问题可以加我Q(525333408)一起讨论，我也是刚入门

   好的

看来大家都是新手，我建立一个群，新手共同成长的群。我们可以一起讨论。457214611

   赞

   我最近也在研究这个运放，连偏置都有点像啊  不过我是电流源偏置

小编的运放增益和带宽分别是多少?带多大负载?用哪个工艺?

   这中单端输出的运放，输出电压是怎么确定的?
