65nm 电容
录入：edatop.com 阅读：

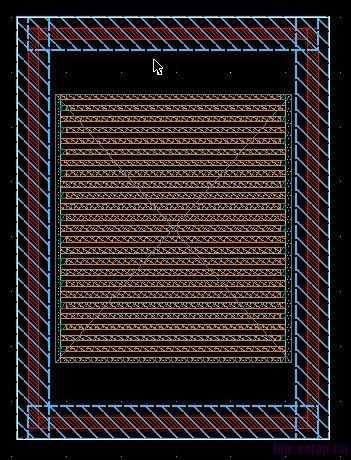

哪位大侠画过smic065nm的版图，其中的电容不知道如何接，带正负的，该电容外圈是有源区，里面是三层金属M1，M2，M3：
该如何连接?
这种结构类似MIM电容。
这个是mom电容，第一次用，找不到相关的文档，不知怎么连接。
mom也有多种画法，有对称画法和不对称画法，不对称画法习惯上把最底层金属连接的当作bottom。不知道smic是哪种画法，你自己可以很容易分辨出来。
又，怎么能没有文档呢?没文档就得问厂家要啊，不然问题多多。
可以问SMIC 的客服
没文档怎么可能，找SMIC要
个人觉得这种插指电容是没有正负的，怎么接都可以，只要不接到同一端，但是不太清楚那个保护环做啥子?
RF Cap?
mom cap，利用同层间metal的寄生；
有源区应该只是ring而已，smic的pdk layout左右两端为正负极；
tsmc有所不同。
gooooooooood technology
不错。
九浦方的ePCD可以直接综合电容
MOM CAP
这是smic65 的mom 没有正负极之分 第三端有源区需要挖个N-well区 然后连接到vdd
