multibit Sigma-Delta modulator的問題

大家好
我做了一個三階feedback
CT的 Sigma-Delta modulator
一開始用1-bit的Quantizer做DAC
模擬出來SNDR有 74dB
但是換成2-bit的Quantizer
理論上會提高到接近80 dB
可是我的卻只有 75dB左右
而且code出來只有0.1.2，不會出現3
(我是把第一個輸出的code x1、第二個輸出的code x2
然後相加 /3 再跑matlab)

所以我想問幾個問題
(1)有什麼辦法讓2-bit的Quantizer
可以衝到80dB
(2)或是有高手能提供可靠正確的
2-bit的Quantizer嗎
(3)code出來只有0.1.2，不會出現3
是什麼問題
(4)跑出頻譜圖，低頻部分的noise會往左上角翹起來

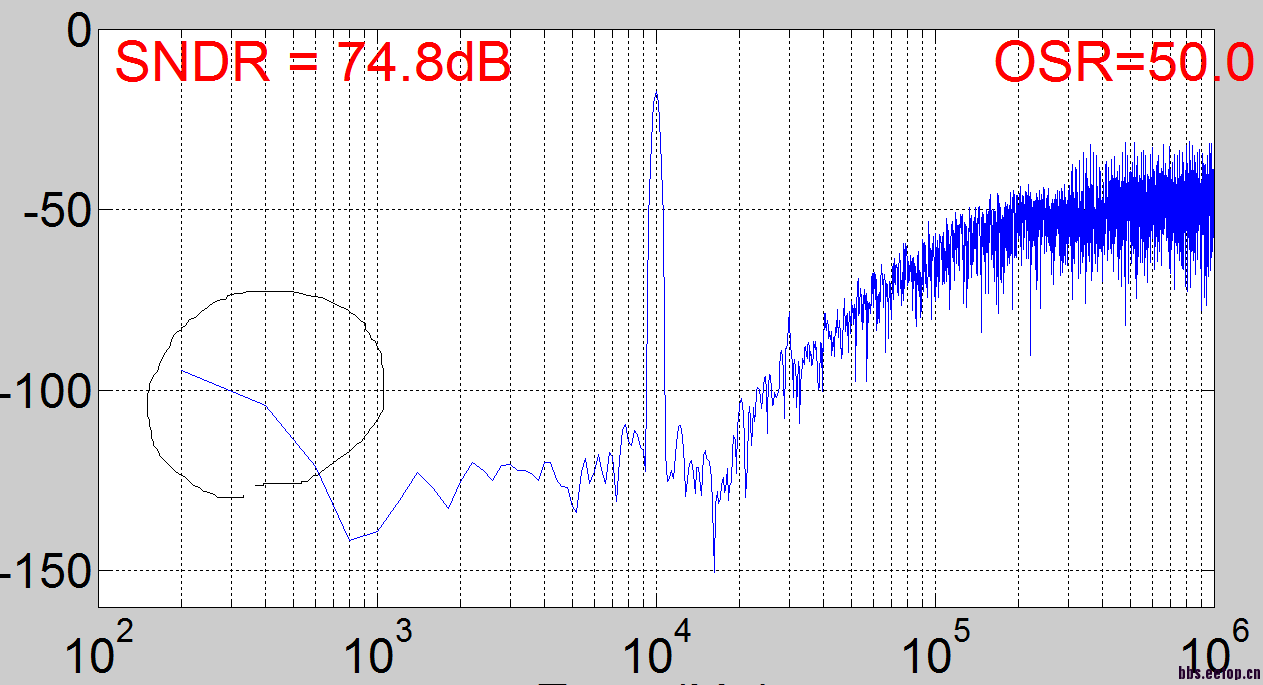

請問是什麼原因，像下圖那樣

翘起来的部分是不是直流分量?做fft时应该减去的

wjx197733  大大
小弟不才，可以教一下怎麼減去嗎

猜一下，查一下量化器前的积分器的输出范围，或者是加法器的电压范围对不对。

(1)有什麼辦法讓2-bit的Quantizer
可以衝到80dB
Multibit DAC相比于single bit DAC有一个很大的问题是nonlinearity. 你是用的current steering DAC的话会存在current mismatch的问题。实际电路当中这个nonlinearity影响很大，通常得通过calibration矫正，不知道你是实测还是只跑了仿真，不知道你的仿真是否考虑了nonlinearity在里面
(2)或是有高手能提供可靠正確的
2-bit的Quantizer嗎
2bit quantizer一般都用flash ADC. DAC 一般用 current steering,速度快
(3)code出來只有0.1.2，不會出現3
是什麼問題
这个真不知道。
(4)跑出頻譜圖，低頻部分的noise會往左上角翹起來
这个是flicker noise，非常常见。不过如果看total noise, flick noise只占非常小的一部分，一般来说不用太担心。只是在Log scale上看起来非常大的样子，实际贡献很小，主要决定noise的还是你的thermal noise floor
