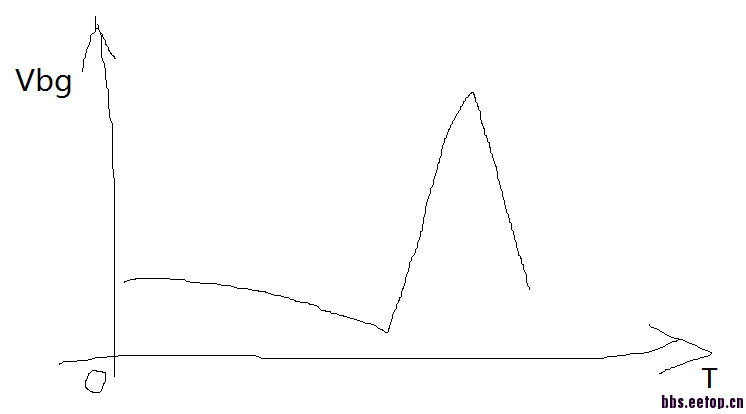

这种带隙电压随温度变化的样子是怎么回事呢？

二阶效应?

二阶效应似乎不应该这个突兀，一般还是比较平滑的，S形才对。
  你是不是130C有管子抛离正常工作区间了。

你说的是什么管子?
三极管吗?

不是BJT，你的运放OP或者电流源的那些mos管。

如果比线性补偿温度系数还大的话，应该是静态工作点有问题

你可以看一下130度时的各器件工作点对不对

这么大的波动，应该是直流偏置的问题

也许是三极管随温度变化时候的特性不好。
我没有连成二极管形式

是model的问题，一般的model只测到120 ℃
也有可能是器件本身的问题。

model cover了150，应该不是bjt的问题。你可以仿一下130情况下的各个工作点。
也可能在130的时候出现了不收敛。

    从图上看，没有什么大问题。
把温度设定到130度前后，比较一下直流工作点。

也可能opamp的gain变化了

很有可能是仿真器不收敛的问题，换一个仿真器试试，或者从高温到低温仿真看看
