误差放大器的设计
录入：edatop.com 阅读：

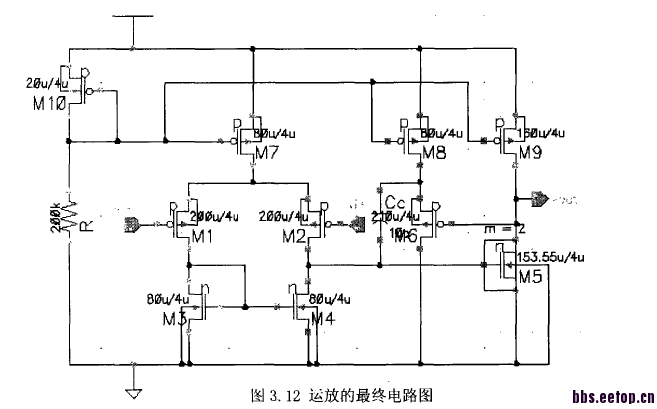

误差放大器的设计要求:供电电压6V，共模电压2.5V，开环直流增益﹥7OdB，输出电压摆幅﹥2OmV～4.9V，增益带宽﹥0.9MHz，转换速率﹥1V/us，共模信号范围﹥0.5V～4.7V，共模抑制比﹥6OdB； 按照<<集成PWM开关电源控制器IP核多模块化的设计_王勇超>>这篇论文中给的原理图设计的,那个右下n管
是要那么连吗?

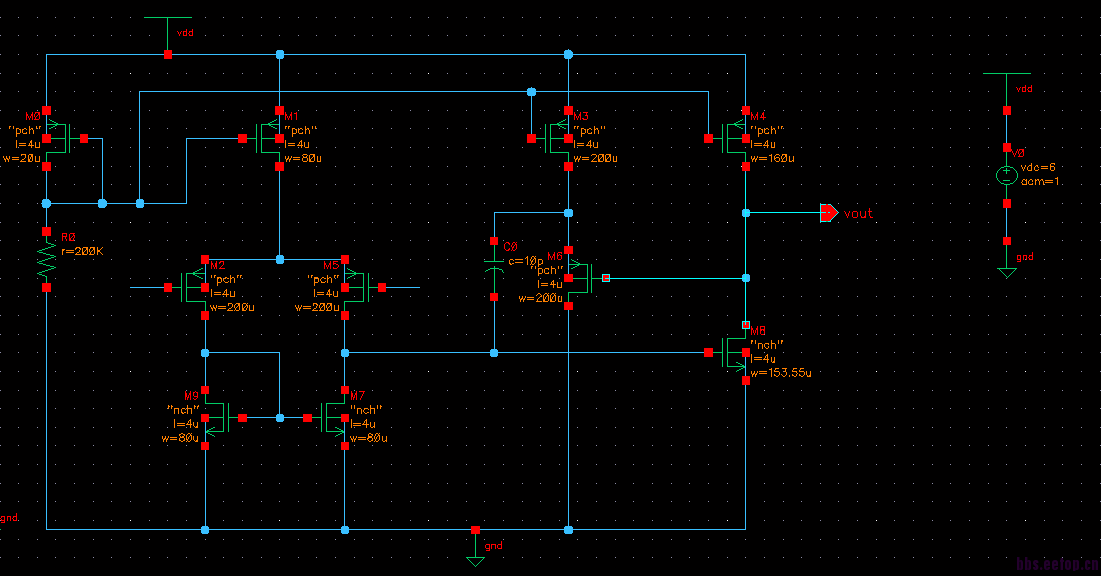

但是他的特征库是1.2um 我的是0.18um的,测出来的都不对啊,请问宽长比要怎么设置
是要那么连吗?但是他的特征库是1.2um 我的是0.18um的,测出来的都不对啊,请问宽长比要怎么设置
加油··
注意直流点电位
什么?大神救助呀
M5的连法是逗大家玩的吧，还有M1、2。这种基本的两级放大器看Allen的书吧，可操作性比较强。
学生吧?这种杂七杂八的论文就别看了，很多内容都是瞎抄的，作者自己都不知道自己在写什么，看了只能误导。
好好看几本经典的教科书，把基本理论搞明白了自己设计一个就都清楚了。
那个M5外面那一圈应该只是一个框而已，不是连线。你的仿真结果是怎么样的?
