求助！无片内电容LDO环路仿真瞬态响应很奇怪
录入：edatop.com 阅读：

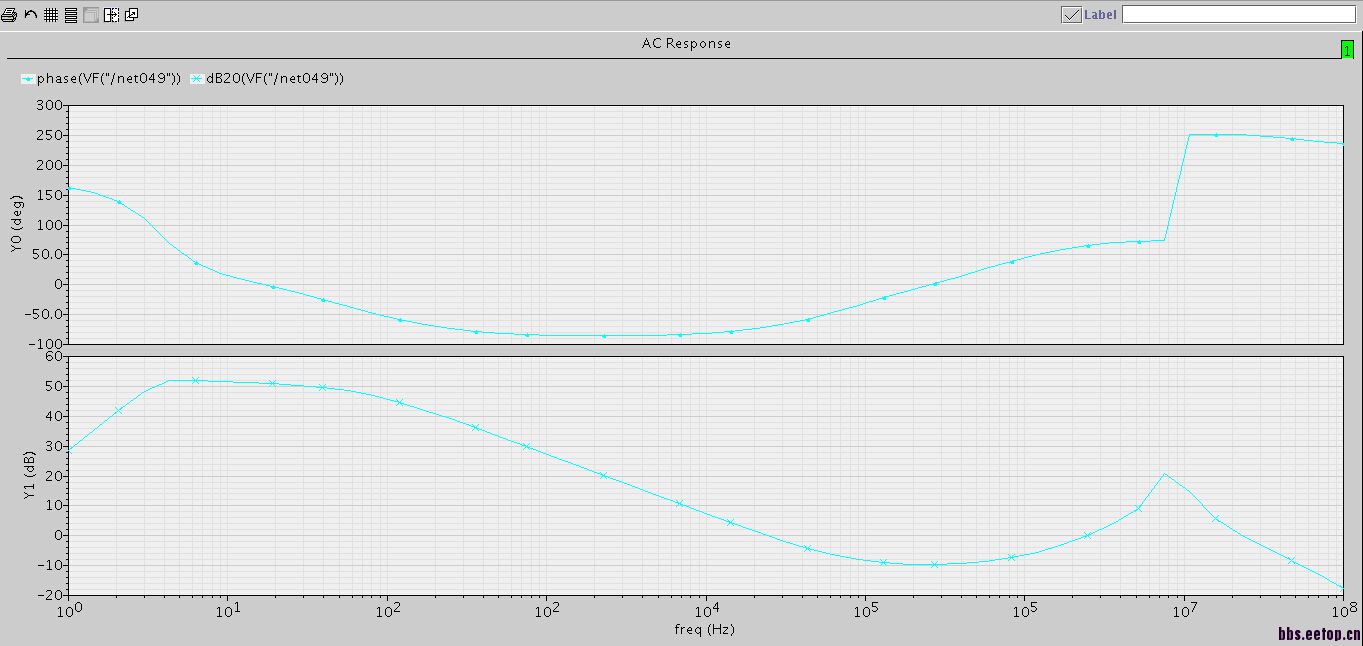

不明白为什么在低频时放大倍数会随着频率的增加而增加?该怎么改进啊?
求大神们指点！感激不尽！
是正常的
这是为什么啊?
那这个电路的相位裕度怎么看?是多少?这个电路稳定吗?

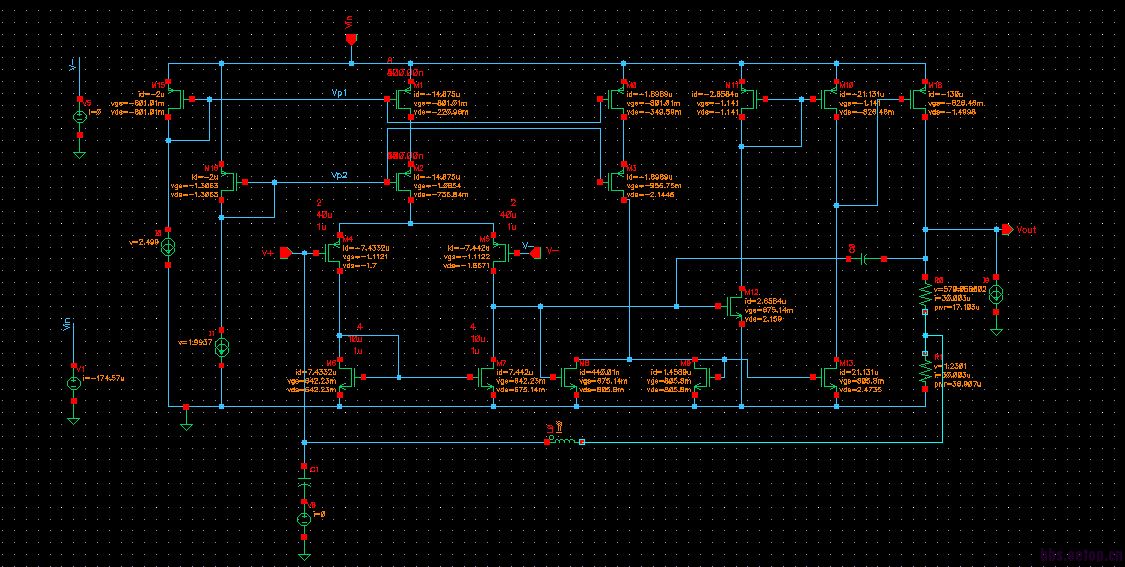

LC断环处的AC=1引入错误。应该从电容断加入。
在电容下级板和gnd之间加交流信号仿真
都什么年代了，不知道有stb仿真吗

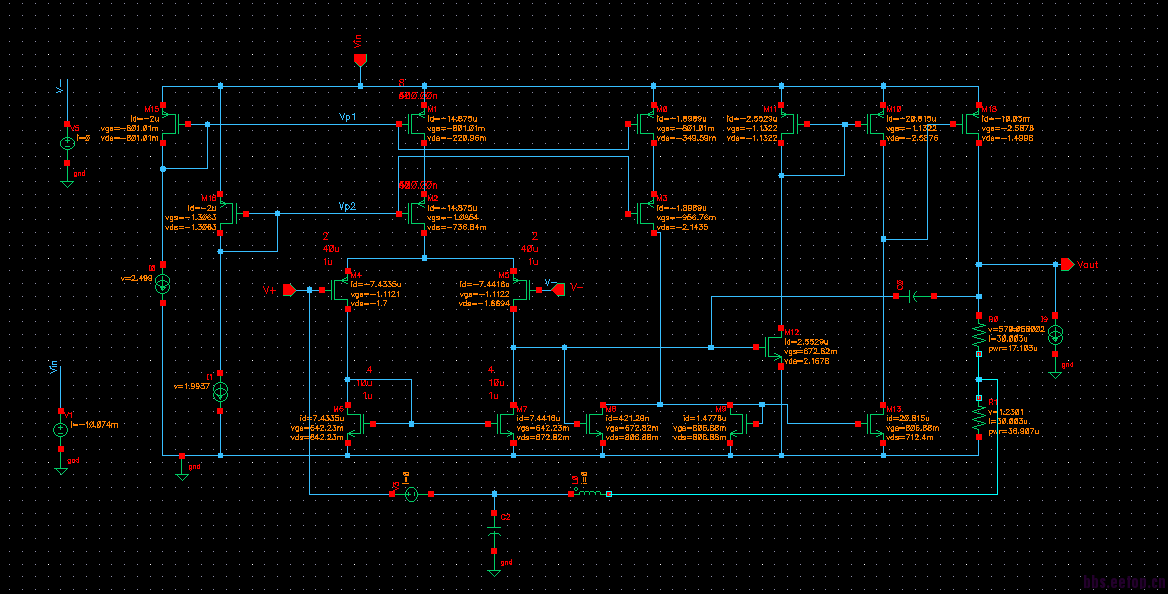

是这样吧?但是出来的结果是一样的啊
我改了下，但是仿真结果是一样的，完全摸不着头绪啊

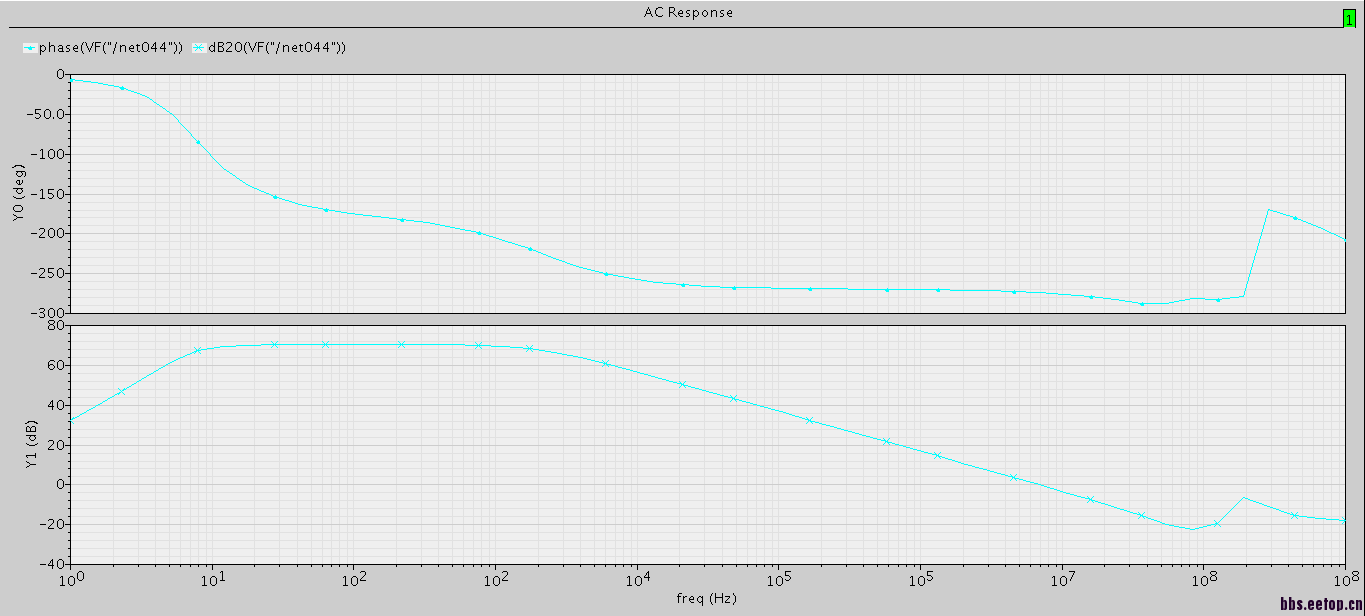

我看了下第一级的输出频率响应 如下图
用stb仿真结果就会不一样?
我是小白，求大神指教
那是你电感值太小了，你电感取1T试试
同意楼上的，把L和C增大
电感，电容取的确实都是是1T啊
取值就是1T
LC的取值。
你这仿真结构哪儿找的，怎么感觉怪怪的?
中国知网上下载的研究生毕业论文里的一个结构
能发过来看下么，谢谢
LC的取值决定最低频。
你可以忽视10HZ以下，或者频率从10hz起哦
大牛说的着实有道理！顶一个！
一种低压差线性稳压器的设计
--吉林大学的
那个格式无法上传。
我之前也遇到过这个问题，当时的原因是MOS管的输入电阻的影响，量级在兆欧的样子，可以在GS之间并上电阻来模拟这样的曲线。不过我的环路与你的不太一样，我的环路中有电容，与MOS管的输入电阻形成一个高通网络，因此在低频出现上升。仅供参考。
谢谢哈，我用stb仿了下。就没有上升的了，但是从一开始就下降，你的仿真电路和我的一样吗?
可以试下把电容电感去掉
