讨论一振荡器

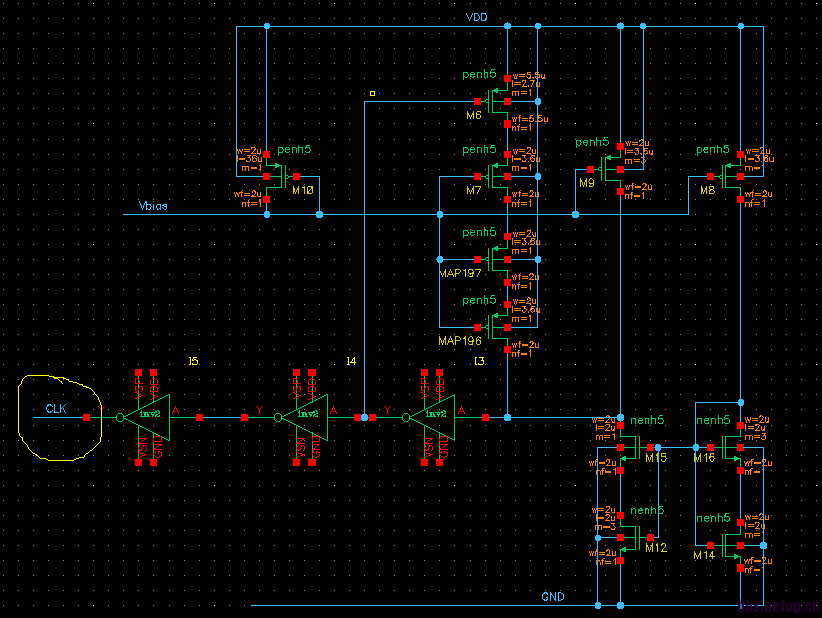

如图为一振荡器，时钟信号已用黄色圈出，感觉这个不是RC振荡器，不是压控振荡器，应该是环形振荡器，但是第三个反相器的输出没有与第一个反相器的输入相连。仿真过了，clk的信号是震荡信号，但是与所期待的信号有差距。不知道各位大牛有没有见过这种类型的振荡器，请指点一下，不胜感激，谢谢！

貌似有点问题，如果是RC 应该有电容

能不能给出第一级反相器输入端的信号波形?
怎么看着像锁存器

两级ring?好奇怪啊

没见过。环形振荡器一般是奇数个反向器。
应该是利用pmos电流源和nmos电流源比较产生高低电平，再用pmos开关改变pmos电流源的阻抗，由此完成电平转换。
不知道频率精度能达到多少?

   看起来是这么回事，但是仔细分析下：13反相器的输入端为低，输出端为高，那么M6关断，只会让输入端的电压更低，反之亦然。
   所以看不懂。

还有，小编能不能给出inv2里的电路图?

   M6的栅极与第一个反相器的输出构成一正反馈，能够产生震荡信号，我再仿一下然后上传第一个反相器的输入信号吧。

   从电路图上看是负反馈。你反相器里的电路是什么?

inv2里面的就是一PMOS与NMOS构成的反相器啊

是的，我也觉得奇怪，如果是电容的话，时钟信号也应该加到第一个反相器的输入端吧。

频率精度还没算，现在出来的波形是锯齿波，不规范，希望能够调成标准的方波。

    那在我看来就不是正反馈。
