请教一个bandgap的问题

录入：edatop.com 阅读：

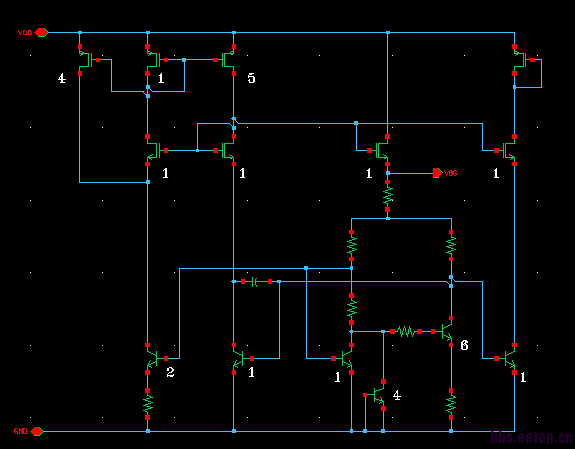

请问有人知道图中的BG是什么原理吗?上面的PMOS那样接是为什么?

再顺便请教下，下图中的电容是干嘛的啊?

多谢多谢！

请问有人知道吗?谢谢

这个是最简单结构的基准了！
还是自己去看书吧

请问哪本书上有。最左边两个BJT的base是啥接法?最左边的PMOS为啥这么接?
谢谢！

左边完成电路启动和提供偏置，启动通过主电路上半部使左下边BJT导通。

感觉启动是个问题。
最左边两个BJT应该是做运放的输入级，可是为什么一个管子要加退化电阻呢?
最右边的BJT应该是使得电流匹配更好

求高人指点

你好，你这个电路最终解决了吗?关于嵌位运放怎么理解的?
