请问DC-DC轻负载下，PFM的效率和PFM的纹波大小有关系吗？谢谢！
录入：edatop.com 阅读：

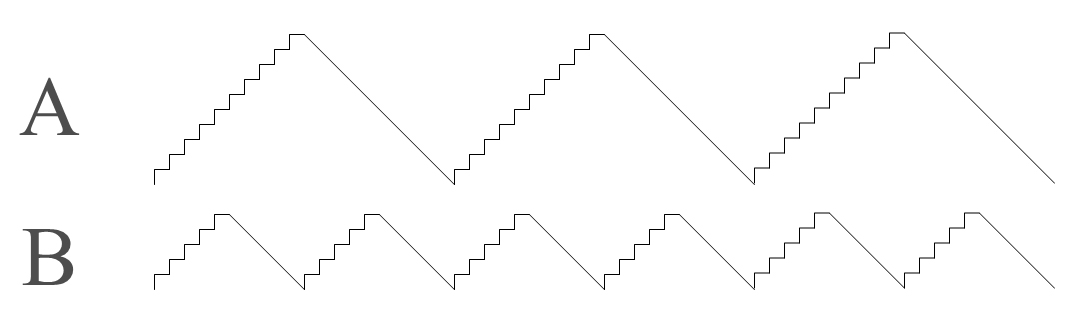

如图的两种PFM输出波形，上升和下降的斜率都一样，上面波形A纹波和周期为波形B的两倍，那这两种PFM效率有明显区别吗?谢谢！
注：两种波形的充电时间占周期的时间比例一样，图片请点击放大查看
频率增加对效率的影响是不是主要考虑功率管的开关损耗呢?
我也偏向于这个看法，还有影响的就是PFM电路本身的开关速度（不包括功率管），但这个影响可能是轻微的。
如果你的看法成立的话，那纹波和效率成正比的说法不是被否定了吗
但是从实测的结果来看，开关频率对效率的影响要比纹波对效率的影响大很多~

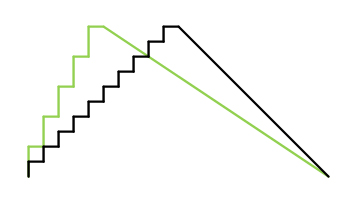

多谢指点，例如下图中，将每次PFM开关充电增大，每周期开关次数从10次减少为5次，这样应该能提高效率了吧?
转换损耗是减小了，但PFM开关充电增大的过程没有增大损耗，效率就会提高点。
谢谢，问题已解决
PFM 下 vout输出电压低了会不会出问题阿， 怎么降低PFM模式下的纹波电压呢?
谢谢！
