Lewis – Gray Comparator分析
录入：edatop.com 阅读：
各位先进好：

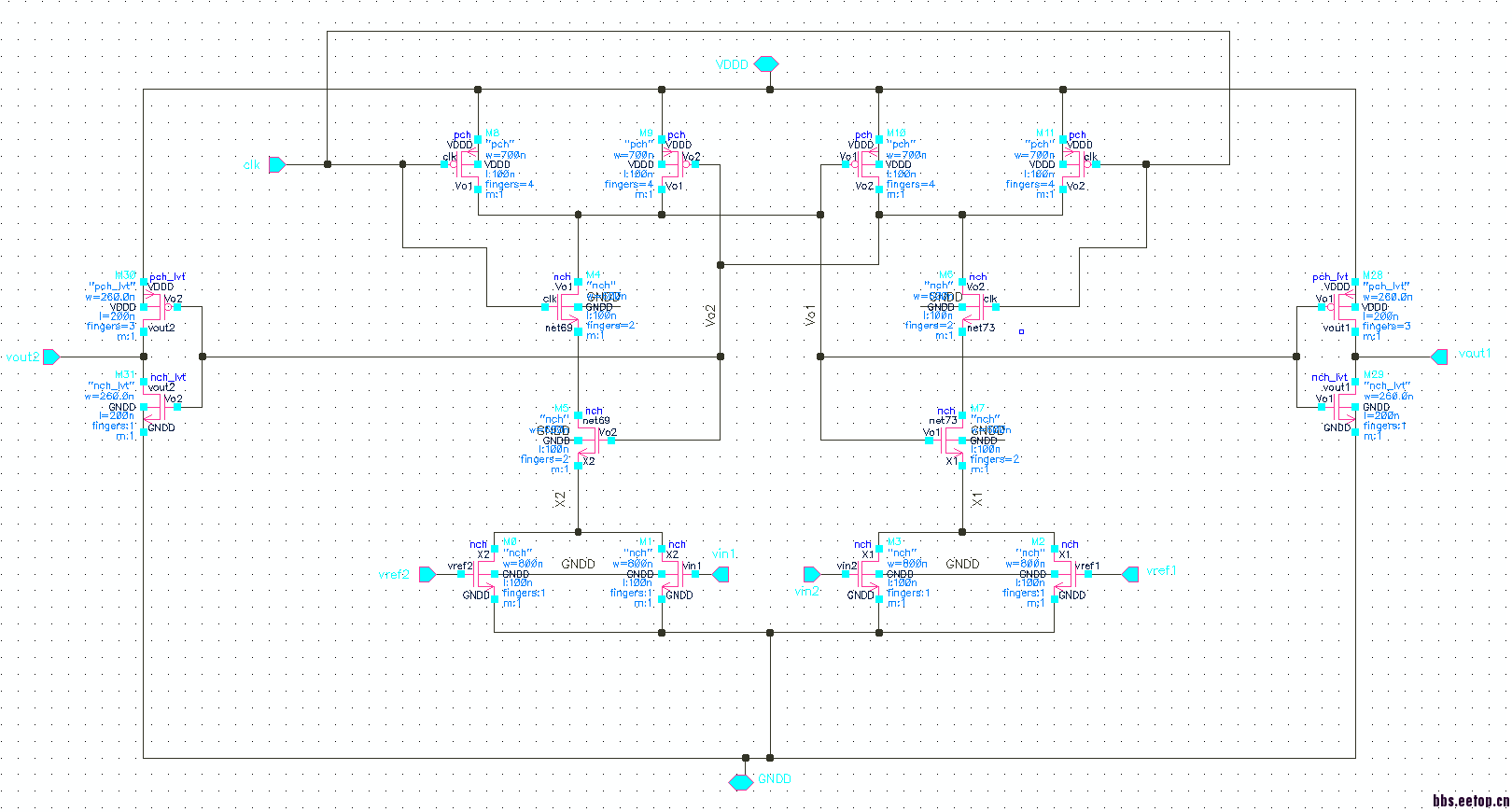

小弟正在研究Lewis Comparator，但是不太会分析，只知道M0~M3是看成阻抗，我在想X1跟X2两个点是由M0~M3的阻值决定的，还是由X1 X2决定M0~M3的阻值，可以请各位先进解释如何详细分析嘛?
谢谢各位
小弟正在研究Lewis Comparator，但是不太会分析，只知道M0~M3是看成阻抗，我在想X1跟X2两个点是由M0~M3的阻值决定的，还是由X1 X2决定M0~M3的阻值，可以请各位先进解释如何详细分析嘛?
谢谢各位
应该分析触发latch正反馈的条件。
clk=0，vo1=vo2=1;
clk=1，vin1和vref2，vin2和vref1两条支路从节点vo1，vo2抽取电荷，vo1，vo2两点电压均降低；vin1和vref2，vin2和vref1这两条支路中哪一边电流大，vo1，vo2两点中有一点将率先低于PMOS M9和M10的阈值电压，从而触发正反馈，完成比较
谢谢这位大大的回复，感觉很有道理，我马上来看看模拟结果是否符合。谢谢你。
