最近在做一个LDO，遇到一个问题，想不通，请各位高手指点一下，LD
EA为误差放大器，缓冲器BUF为一个运放接成单位增益负反馈的结构。
在对LDO的动态特性进行仿真时，发现输出端出现震荡。对LDO的整个环路特性进行仿真时，发现负反馈环路相位裕度在85度左右。但是对缓冲器自身的单位增益负反馈环路进行仿真时，相位裕度为-100度。
感觉LDO的震荡是由于缓冲器的单位增益负反馈的相位裕度不够所导致的，但是为什么在对LDO的整个环路特性进行仿真时，其相位裕度是OK呢?

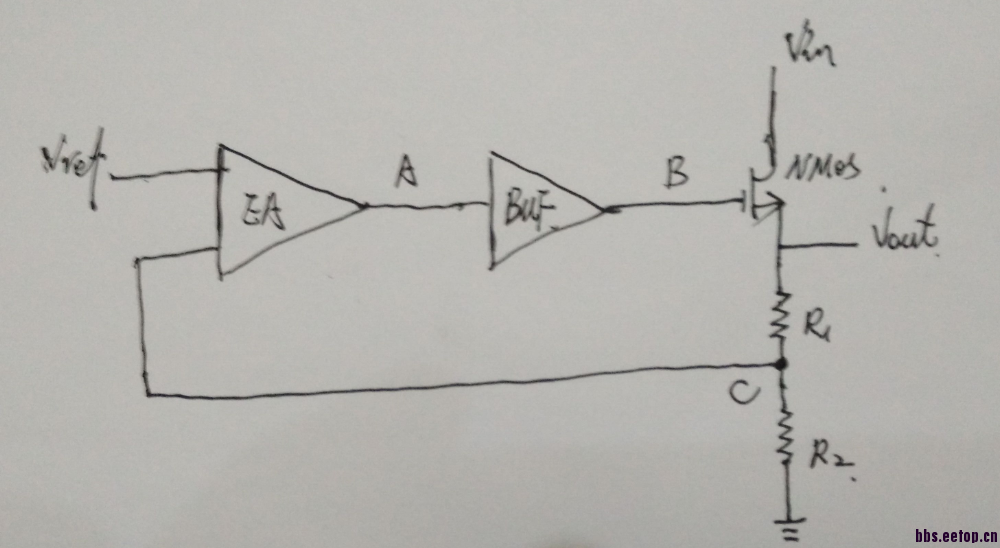

O的结构如下图所示：
先确保在所有的负载条件下相位裕度和增益裕度都满足，buffer的相位裕度应该比较好满足。
