各位模拟大师，运放输入端作用，用在锁相环PLL，消除电荷共享的单位增益缓冲器

[attach]617919[/attach][attach]617919[/attach]

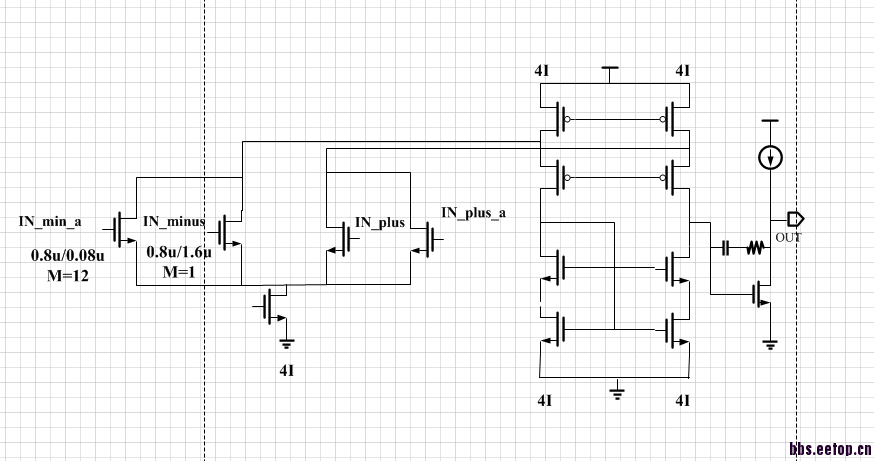

上图就是单位增益缓冲器结构示意图，输入端in_plus和in_minus管子尺寸是很小的倒比管，0.8u/1.6u,并且m=1，奇怪吧，输入差分对管怎么这样的尺寸呢?各位请发表高见，如果这里只是小奇怪的话，更奇怪的是，与差分输入对管并联的in_plus_a和in_minus_a管，首先尺寸很大，0.8u/0.08u,m=12,是输入对管宽长比的240倍，而且in_plus_a和in_minus_a是in_plus和in_minus level shift 一个VGS来的，在正常工作条件下，是不会开启的见下图，

，小弟百思不得其解：这个level shift 电压从到差分输入端的作用是什么，因为正常工作条件下，level shift 之后的电压会让0.8u/0.08u m=12的管子在亚阈值区，这是在PLL中消除电荷共享所用到的unity gain buffer，也经过多次流片验证 ，请各位模拟大神们，发表高见，小弟在此谢过了！

回复 1# harry1862pd

    而且in_plus_a和in_minus_a是in_plus和in_minus level shift 一个VGS来的
==> 看着不像是level shift一个VGS，可以再详细描述一下in_plus_a / in_minus_a 的产生吗

seeing...

运放里面也有MOS

看一看

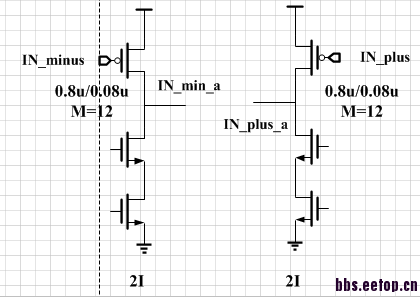

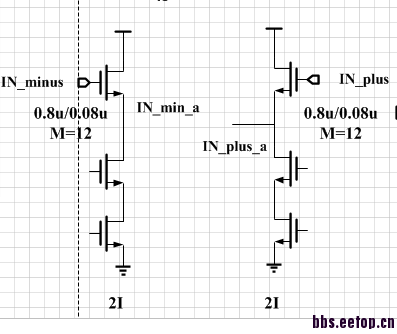

不好意思，手误，应该是NMOS source follower 见下图，

level shift 一个Vgs ，由于NMOS管比较大，所以level shift 大约一个Vth，导致正常工作条件下，in_plus_a和in_minus_a使 与差分对输入管并联的大管子进入亚阈值区，感觉没什么用，不知道大家有没有见过这种电路，作用是什么?
感觉是考虑放大器摆率，或者输入钳位之类的作用，请求各位模拟大神露面，解开谜底啊
！

再次置顶，望有人解答

继续顶啊

继续顶啊

麻烦告知一下input swing和common mode多少

  input swing大约在0.3v，common mode 0.9v

   麻烦告知一下input swing和common mode多少

source buffer 就做level shift 阿,只是shift造成下級即進入subthreshold 是不太好的
怕 DC 一跑掉OP就關掉了,chargesharing功能就沒用了

source buffer 就做level shift 阿,只是shift造成下級即進入subthreshold 是不太好的
怕 DC 一跑掉OP就關掉了,chargesharing功能就沒用了
感谢兄台答复，还有些疑问，请兄弟明示，
1）为什么输入对管input pair1 的尺寸是倒比的，尺寸很小，0.8u/1.6u,m=1,也就是说正常工作电压范围内的输入管gm很小（偏置电流一定的）?
2）为什么输入端电压level shift 之后，再送会到输入端的input pair 2 尺寸非常大（level shift 的偏置电流和input pair1的相等），0.8u/0.08u，m=12，而在正常工作时，这个input pair 是进入亚阈值区的，管子根本不会开启，DC Vgs大约在0.2v或者0.3v之间（Vth=0.6-0.7v）,也就是说目的就让这个input pair2在正常工作电压范围时不起作用?
3）“怕 DC 一跑掉OP就關掉了,chargesharing功能就沒用了” 这个的意思，我也考虑过了，有可能输入端DC电压突然跳的太高，那么此时OP当然就不起charge sharing elnimate 作用了，level shift 之后，input pair2 就会在正常工作范围内，OP就可以正常工作对吧?举个例子，input pair 1 和level shift的偏置电流相等，比如：in-plus DC突然跳至2.3v（高压电源3.3v），那么level shift 之后in-plus-a 的DC 大约在1.8v左右，均超过1.2v低压输入对管的范围，  请大家发表高见，跪求大侠解答?

图好乱······没看懂··
