拉闸维书上的问题（关于源级跟随器）

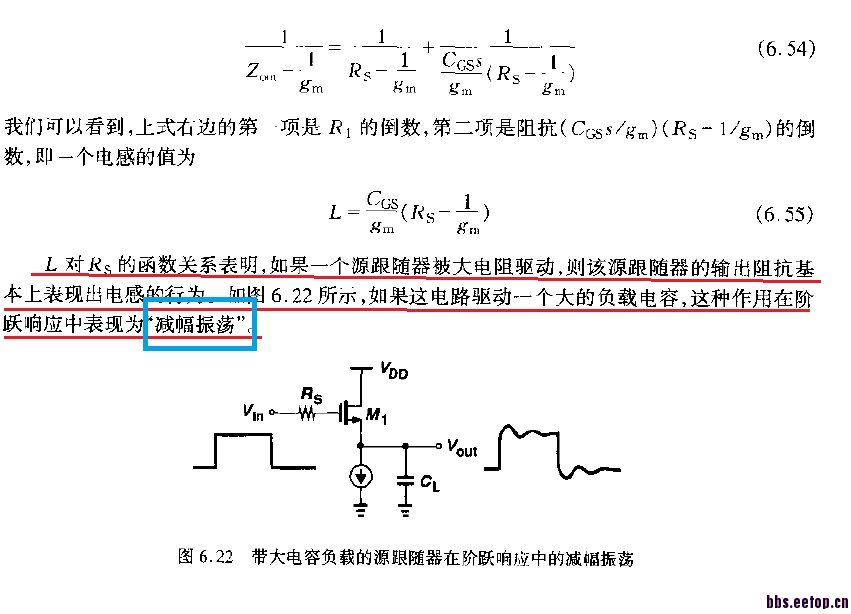

拉闸维第六章关于源级跟随器的输出阻抗问题中有如图所示的阐述，特别不能够理解，希望有大神解之。


      书中所说的源级跟随器输出阻抗表现为一个电感，驱动一个大电容情况时，若是阶跃响应，输出会表现出“减幅震荡”，应该如何去理解啊?
      谢谢你们的宝贵意见。

顶一个...

有人可以具体地解释一下吗?多谢多谢。明天答辩。

大电阻引入一个很低的输入极点，导致系统的稳定性变差，在输出看到的就是减幅震荡

           和电感有何关联?

我也不懂。最近也在看拉扎维。同问。求大神指点

我觉得是因为这里引入了一对复极点对，复极点对在阶跃响应时，虚部即是震荡频率，实部即是衰减系数


            如何理解你所说的引入了复极点对?如何推倒出来的?

你可以尝试用头脑模拟一下。
对于这种gate串了大电阻的source follower。如果你在vout端以很缓慢速度的抽电流。这种低频条件下，gate能稳定在vin，所以MOS能提供得了电流能力，从vout端看进去的输出阻抗较低。
但如果你以很快的频率抽电流，比如一个阶跃，首先VOUT会掉下来，由于rs的存在，很容易通过M1 CGS把M1的gate couple下来，也就是VGS几乎不变，MOS提供不了电流能力。所以高频时从vout端看进去的输出阻抗较高。
总结一下，对于gate串了大电阻的source follower，输出阻抗随着频率增加而增加，和电感是一样的特点，因此。从vout端看进去呈现电感的特点。
想图中所示的情况vout自然就会有震荡，那是LC结构的特点。
我想说的是source follower也是有频率响应的，“输出阻抗低”是有条件的。弄得不好也是会震荡的。

这个解释很形象，学习了

              谢谢你的解释&帮助

9楼大神啊

你可以用负反馈来理解
