电荷泵的问题

录入：edatop.com 阅读：

下面这种结构的电荷泵

设计的时候是让A，B两点都在合适的位置的，50mV左右，但是对UP，DN接相位差为零的瞬态时，A,B两点却会A升到130mV稳定，B降了300多mV才稳定，这是为什么啊，求助，thx~

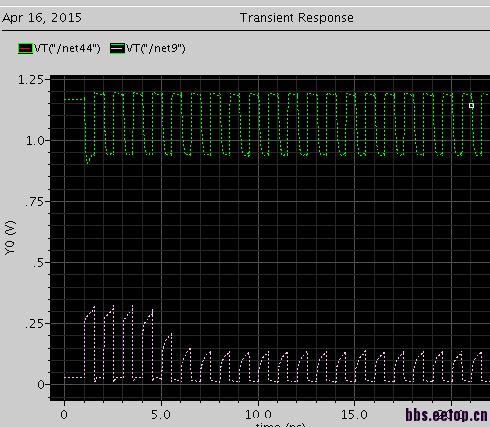

PMOS尺寸比较大，为了上下平衡，我开始怀疑是寄生电容原因，但是下面这个波形图是A,B两点的电位图

已经是建立稳定了。而且就算换了理想开关还是这样

兄弟，你这个电路当UP和DN都关闭的时候，A和B点能稳定么?

能吧，为什么不能呢?
