Cadence 5141设计的传输门仿真问题
录入：edatop.com 阅读：

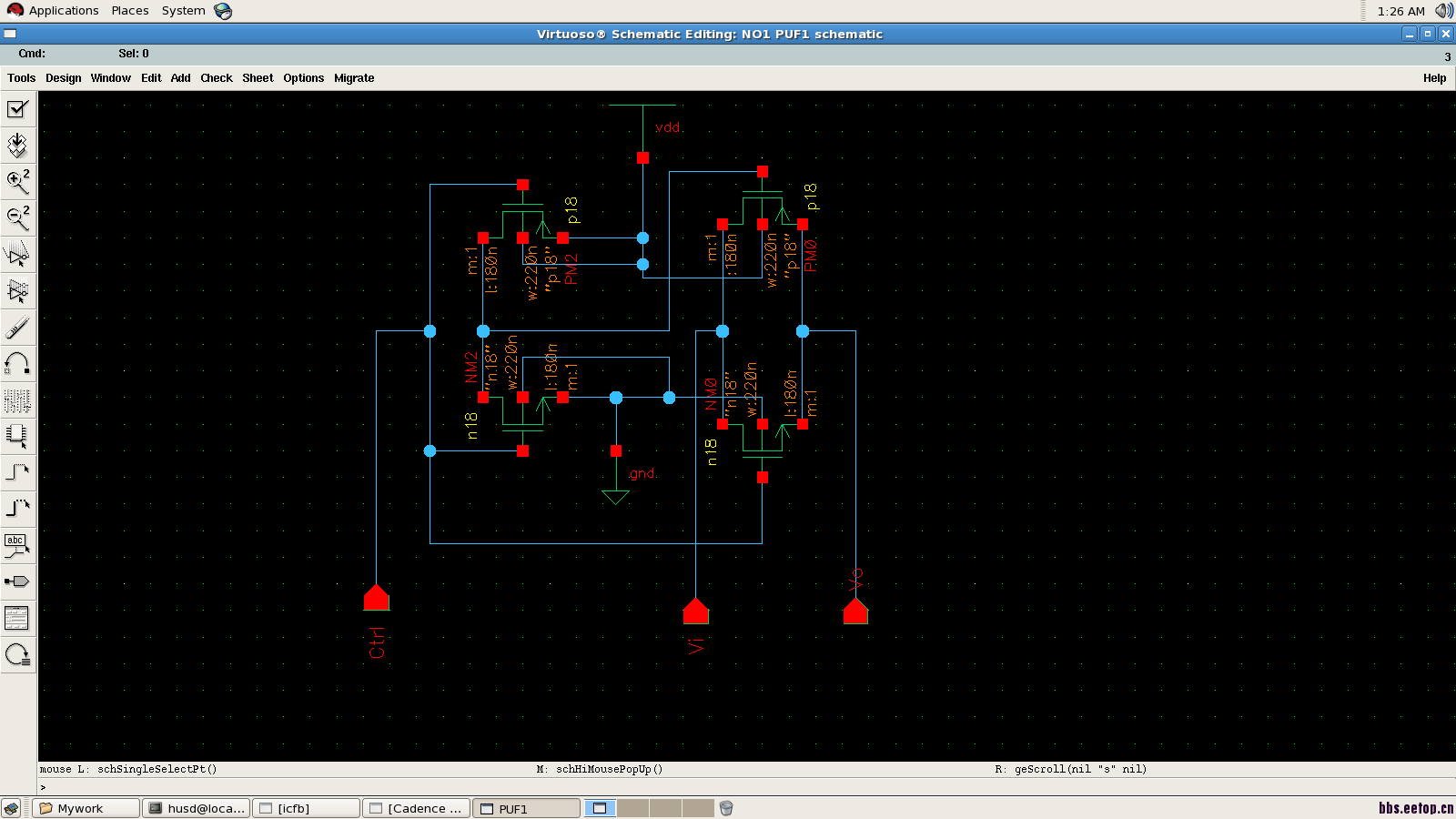

原理图如图：
我想查看输入Vi和输出Vo的波形图。Ctrl，Vi，Vo我都是用的系统库basic库bin脚
Vdd 和 Gnd用的是系统库anloglib库
我现在不知道怎么设置仿真参数，求大神指点

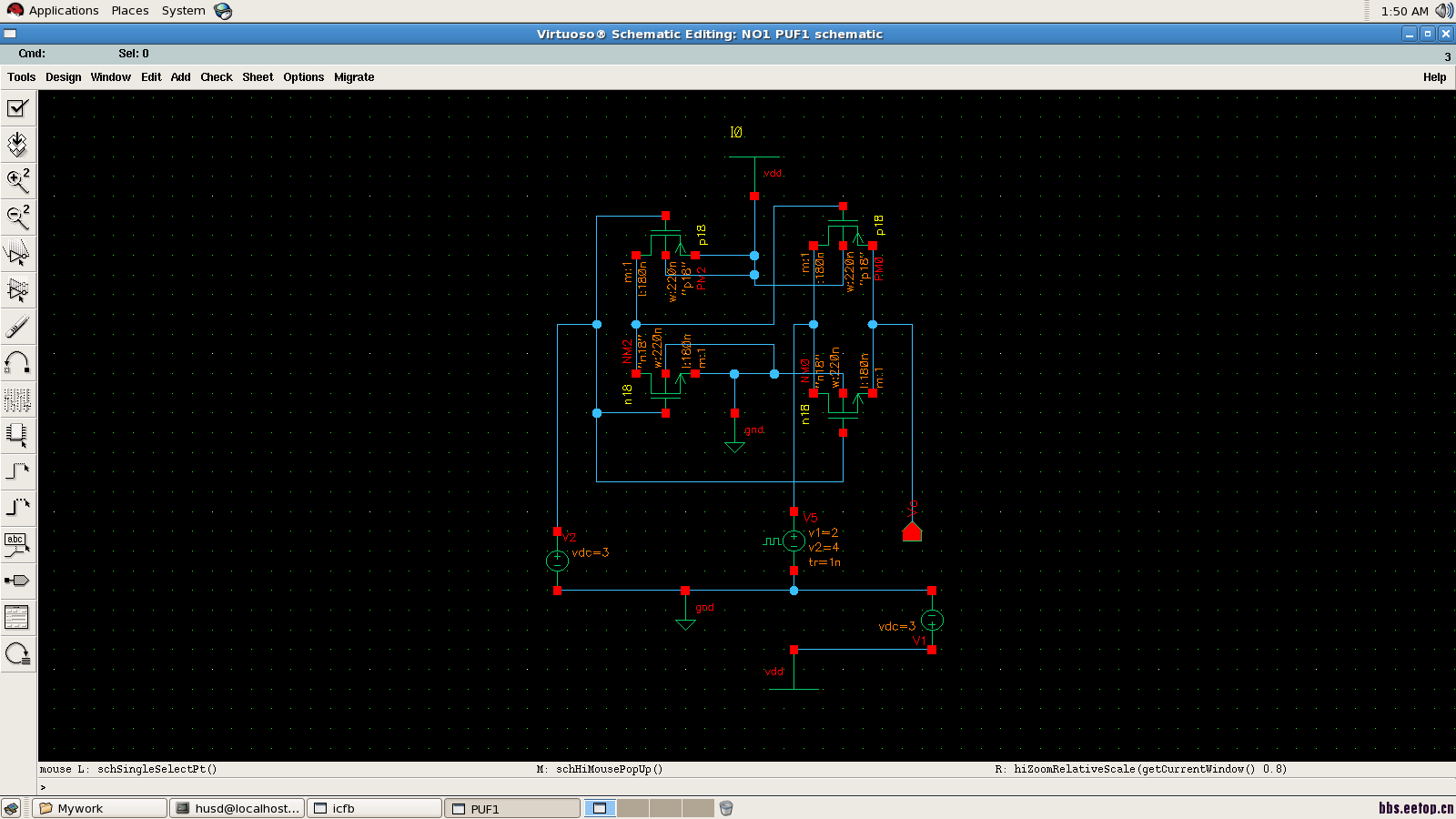

昨天我自己尝试了一下，电路改成这样以后能仿真出结果了。不过我想把左下角的vdc改成方波电压输出，但是一改就不能仿真……还是要谢谢你，你已经帮了我很多了。
你的工作行业也是IC设计吗?
我想查看输入Vi和输出Vo的波形图。Ctrl，Vi，Vo我都是用的系统库basic库bin脚
Vdd 和 Gnd用的是系统库anloglib库
我现在不知道怎么设置仿真参数，求大神指点
忘说了，mos管用的SMIC018
新手吧
必须的…… 刚开始学，很多地方不会，仍然处于实现一个小功能都要查半天资料的处境……
加载smic18的仿真文件，加激励，设置仿真类型。
昨天我自己尝试了一下，电路改成这样以后能仿真出结果了。不过我想把左下角的vdc改成方波电压输出，但是一改就不能仿真……还是要谢谢你，你已经帮了我很多了。
你的工作行业也是IC设计吗?
我还没毕业呢，6月毕业=。=我专业是集成电路设计与集成系统
哦哦。我还要两年。不过学校硬件学习条件不行。现在都还无法确定自己未来深挖的方向。
我大学都没学好，后悔死我了。IC这行业不错啊，一定要好好学，哪里念的书
北京。我这次是为了完成老师的仿真才接触IC，对IC该怎么学，从哪入手都没有头绪，太纠结了
IC入门门槛高，好好学就是了，好好积累吧，应该是这样。
哪个大学?
