如图晶体管电路输入阻抗的计算以及仿真结果

录入:edatop.com    阅读:

目前遇到的问题:
1、本人结合晶体管混合模型和等效小信号模型,得到如图1所示的输入阻抗Zin,不知道两者能不能一起使用?算出来感觉不对,因为它不能等效为一个负阻或者电抗元件串联。

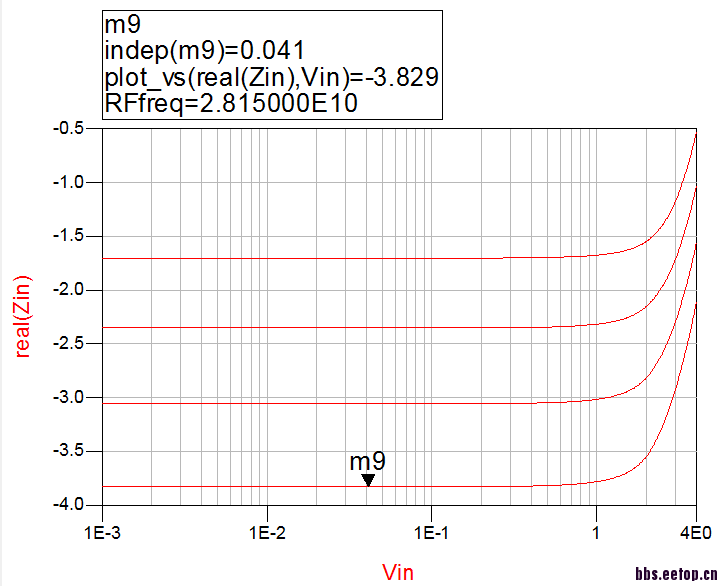

2、仿真如图2所示,Vin表示晶体管输入正弦信号幅值,在小信号处,输入阻抗基本不变,但还是有点小,从小信号模型来看,小信号负阻应该很大才对(除非真的算错了。)。
3、这个电路的大信号模型,Zin该怎么计算呢?
希望各位能指点一二,谢谢啦~
