LC滤波

录入：edatop.com 阅读：

低通的LC滤波器的幅频特性是什么样的?都会在谐振点有个尖峰吗?

是跟品质因数有关吗?

跪求大神指点

要看是什么类型滤波器，就拿二阶滤波器的归一化传输函数来说，当频率等于0时，其值为1；当频率为1rad/s时，其值等于品质因数Q。如果Q为0.707，则为butterworth逼近，传输函数曲线不会翘起。如果Q为2，则在该频率点（1rad/s）曲线上翘。

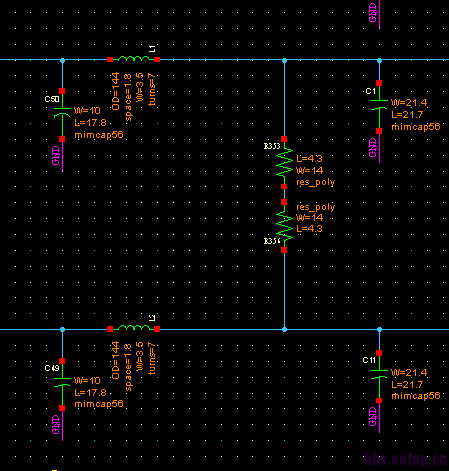

如果是

这样的简单的LC二阶低通滤波器呢?仿真结果是他会在谐振频率点有个尖峰?是所有的滤波器都会在截止频率处有个尖峰吗?
