新手求助：关于调零电阻与相位补偿问题、输出摆幅

本人刚自学CMOS模拟集成电路设计不久，参考复旦大学《二级米勒补偿运算放大器设计教程》学习，并尝试用自己学校实验室的0.5um工艺条件设计该教程中的指标，在相位补偿出出了一些问题，希望各位前辈指导。

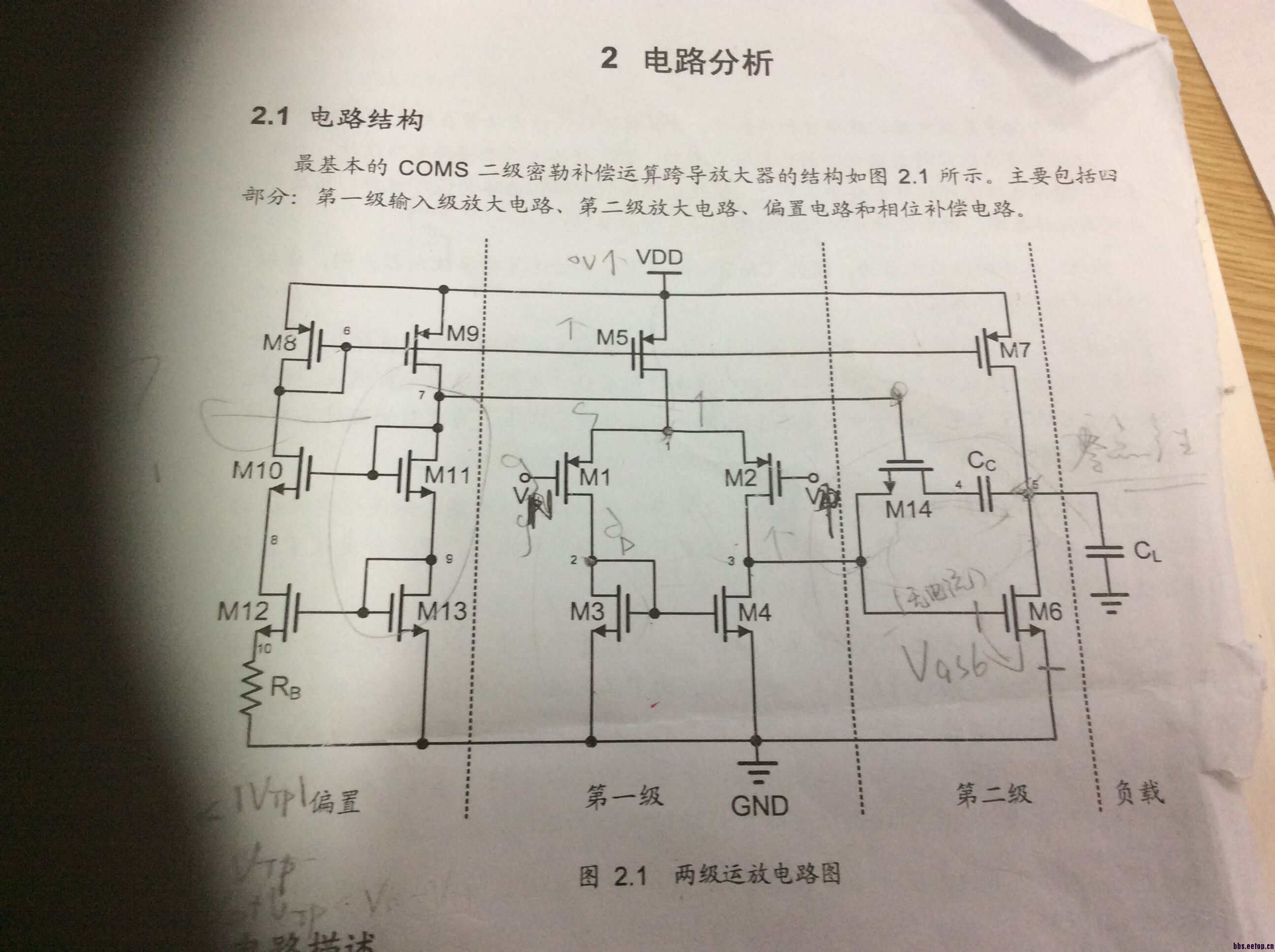

      电路结构如图所示：


     参考设计教程，我也去Cc=1.8pf，    让Z1=1.2GBW，p2=1.5GBW.
     但是仿真出来的图如下所示：




    似乎根本没有相位裕度的补偿，不知道这问题出在哪里了?
    参考Allen的书关于调零电阻那节，也有疑问：
    书中先不用调零电阻，让极点和零点都做10GBW之外，算出结果后；而后使用调零电阻以及加入偏置电路，可二级运放的参数却没有再改变，在原来的基础上直接计算作为调零电阻以及偏置电路的宽长比。我想问的是，加入调零电阻后，零点移到LHP，可运放的mos管宽长比是用零点在RHP的情况下算出来的呀。加入调零电阻后，不需要改变吗?

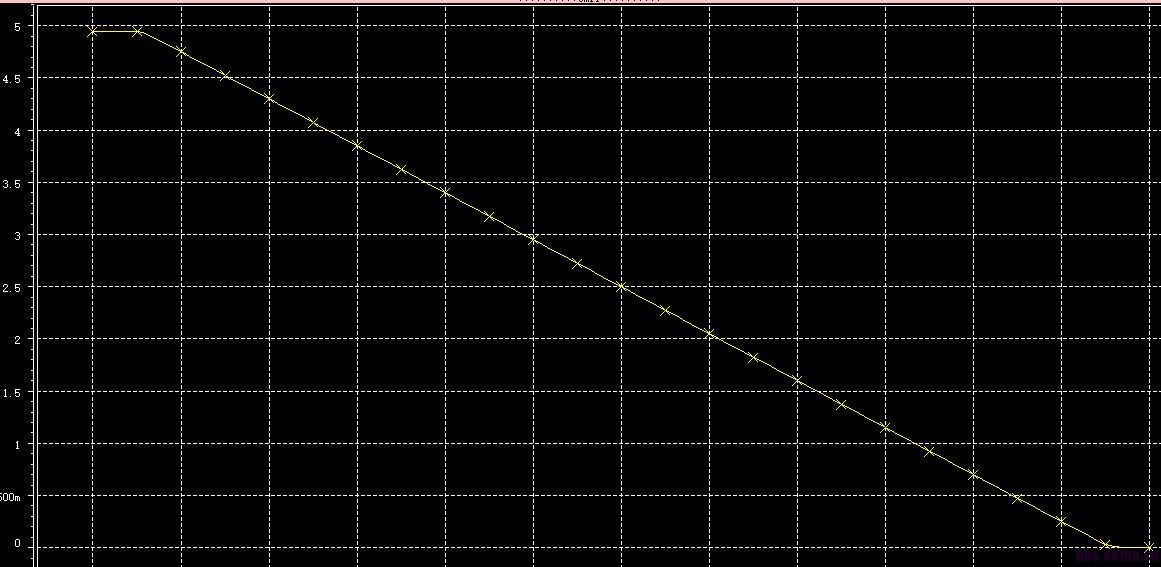

    另外，我仿真得到的输出摆幅如下，感觉图不太对，付上hspice的代码，求前辈帮我鉴定下对错。


x6         m-    m+     vout6    vdd    vss   opamp
vins+      m+    gnd     dc=2.5
r1         m-    vins-   1meg
r2        vout6  m-      9meg
vins-     vins-    gnd   dc=2.5
r3          vout6   gnd    100k
.op
.dc    vins-    2.2   2.8   0.005
.probe  v(vout6)

LZ你的次级点频率设计不太对，跑到带宽里去了，另外零极点对补偿的话尽量在GBW的2倍以上，否则会对时域建立有一定影响，咱就白做那么大带宽了不是?
