用assura RCX提取寄生参数遇到的问题
录入：edatop.com 阅读：

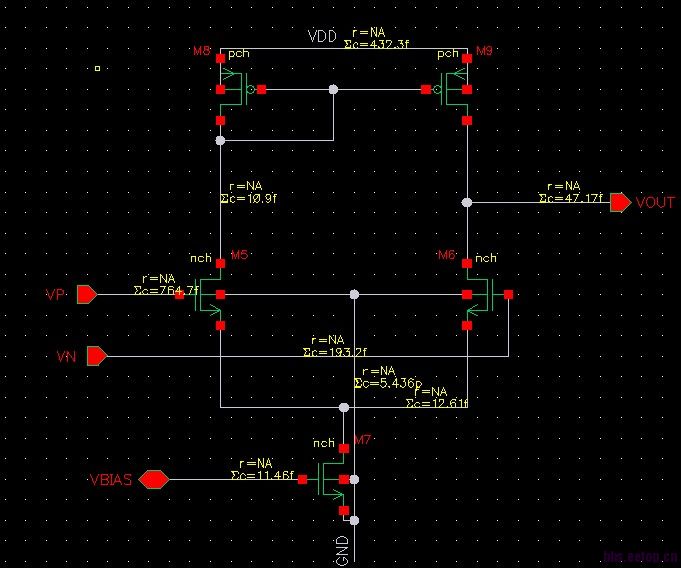

我用assura RCX提取版图的寄生参数后仿,提取出来的电阻反标到原理图上的时候全都显示NA...请问这是为什么,要如何才能看到支路上寄生电阻的大小..?
请问这是怎么反标出来的啊?我用assura都只能把寄生参数标到版图上，而且是很多个电容电阻比较乱，怎么才能反标到电路上呢?
这个用assura提取寄生参数后,在Schematic里点Tools/Parasitics...然后状态栏会出现一个Parastics的选项卡,Setup对应的寄生参数版图之后就可以Show Parasitics了,但是电阻这边不知道为什么总是NA..
反标到版图上电阻的值都能显示出来...请问这个要怎么处理?求助啊...
自己顶一下～求帮忙……反标到版图上看起来很直观～。～
但是标到原理图更好分析……
顶啊，这个反标我还不会，O(∩_∩)O谢谢
同问啊
用CALIBRE提取的寄生参数能同样方法标到电路图上吗?
netlist
assure 提取参数怎么提取的 QRC(assure) practice extraction form 应该怎么填写
电阻在电路图上怎么显示呢， 都是串联的寄生电阻，节点的名字都变了。电容是并联的，可以显示在电路图上。
