一个用于SAR ADC的采样电容疑问

录入:edatop.com    阅读:

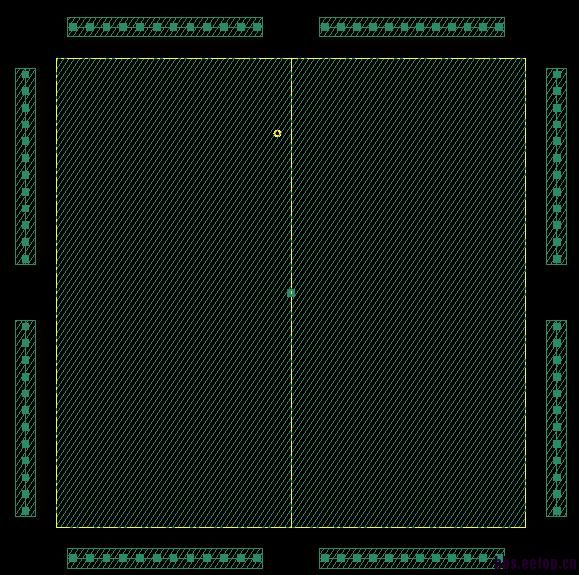

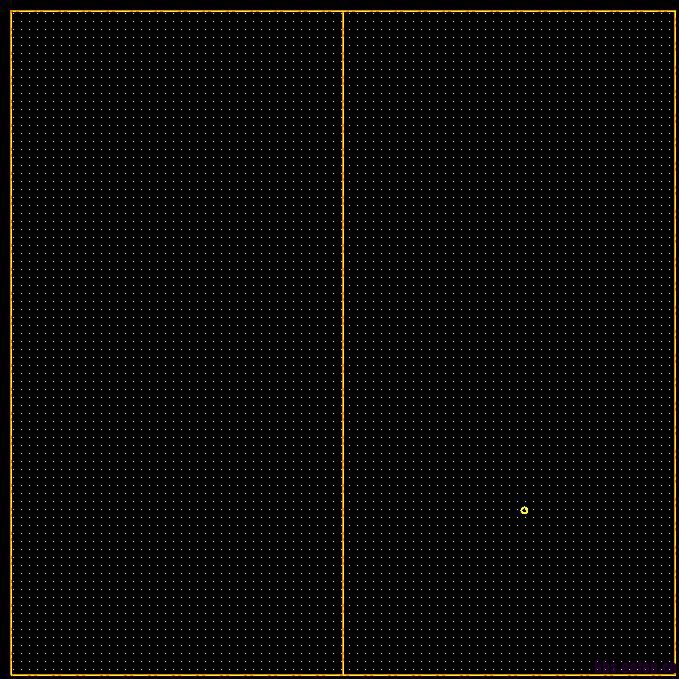

下面是SAR ADC采样电容的一个单位电容,版图层次如下(SMIC工艺),M1M3M5连一起是一个极板,M2M4连一起是另一个及板;这种电容不像常规的MIM、MOM电容,不知道是什么电容?有什么优点?还有TN层是什么层?什么作用?有知道的大神吗?M1V1



M2V2



M3V3



M4V4



V4M5



TN层



另外还有一层NW层

没人知道吗?

用的是上下层金属间的电容,底极板包住了顶极板;还有什么特别的优点?
TN层是什么?

叉指电容。极大地节省了芯片面积

利用普通金属层做平板电容。
相比MIM少光罩
相比MOM, 精度和一致性更好,单位电容密度稍小。



    你的回答靠谱,TN层和NW层像是用来隔离衬底的干扰

我还以为是MOM。


请问您是做SAR ADC的吗,能交流学习下吗
