cadence 工艺库问题

录入：edatop.com 阅读：

小弟最近在学习使用cadence ，但是一直在寻找一个工艺库，
cadence版本是1.5*，
各种困扰啊，在wiki上下载的NCSU的工艺库也有问题。
不知道那位大侠有这个，可否穿给小弟份，
跪谢。我真的快被这个折磨死了！
邮箱：zhenztian@gmail.com

你确定你的Cadence版本是1.5?！

整错了，是IC 5.1.41.多谢提醒

NCSU的工艺库没问题，按照NCSU的说明文件进行配置即可。
注意不要漏掉隐藏的.cdsinit和.cdsenv文件

我遇到的问题是在

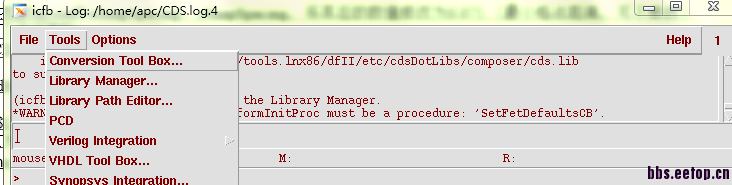

library path editor 中加入ncsu那个库的时候，只有一个lib文件可以加入。

而进入cadence cellview后，
只有一个lib库

这些出现在cell里面，感觉是层次搞错了。

大神提到了一个ncsu的配置文件，但是我在目录下找了很久

还是没有找到，
跪求大神指点下小弟，

我快被这个问题整死了，
小弟在做毕业设计，实验室里没有一个师兄懂这个。
马上就要中期检测了，我还停滞在这个阶段。各种想死的心都有了。
万望大神赐教啊！

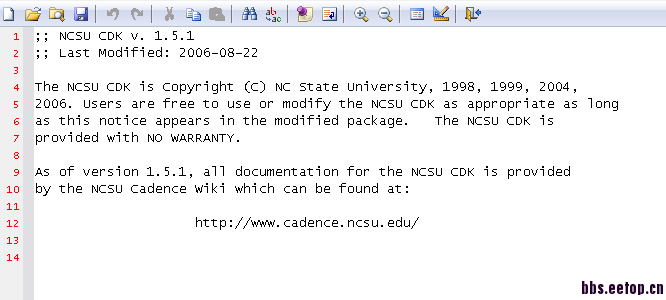

有README，用文本编辑器打开按照说明配置

这个readme里面的所有内容，看了之后还是没有提到如何配置
麻烦您了

CADENCE启动所必需的环境变量配置估计你已经搞定了的，参见

$CDSHOME/doc/dfIIconfig/dfIIconfig.pdf

复制代码

其中$CDSHOME是你IC5141的安装目录。
使用NCSU的工艺库，首先必须有设置以下环境变量，如果你使用CSH的话，

setenv CDK_DIR /到ncsu-cdk-1.5.1的路径

复制代码

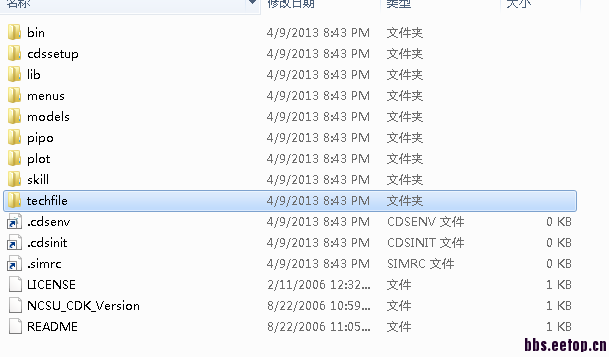

然后需要的设置文件都在cdssetup文件夹里面。把cdssetup里面的cdsinit和cdsenv和simrc文件复制到你的$HOME目录和你的CADENCE启动目录中，并且对应重命名为.cdsinit和.cdsenv和.simrc。注意里面有一些设置你可能需要自己改一下。还有cdssetup文件夹里面的display.drf和cds.lib文件需要复制到你的$HOME目录和CADENCE启动目录，不过文件名前面无需加点了。
然后启动一个终端，切换到你的启动目录，应该就可以启动并且加载NSCU工艺库的。

icms&

复制代码

搞不懂你毕业设计做这个，然后居然师兄没有一个懂的。
如果师兄都直接用工作站没有自己配置过的话，你干嘛不也用工作站?

首先，谢谢您的指导，现在终于可以载入入库了
但是还是遇到了下面这个问题

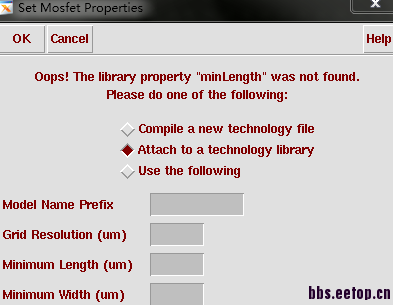

minLength有问题
【设置方式】
按照您所提供的方式，除了
您提到的修改.cdsenv .cdsinit这一类文件的具体内容不太清楚应该修改什么自己就参考：
http://bbs.eetop.cn/thread-239856-1-2.html提到的
5.修改.cdsenv文件。分别找到layout段xSnapSpacing、ySnapSpacing，将其后的数值修改为0.075.（最小格点距离，可不修改）
6.修改.cdsinit文件。将一下字段删除：
(if (isFile (prependNCSUCDKInstallPath "cdssetup/cdsenv"))
(envLoadVals
?envFile (prependNCSUCDKInstallPath "cdssetup/cdsenv")
?tool "ALL"))

麻烦您了

p.s.实验室之前没有人做过这个，貌似之前的都是请校外公司做的，我感觉我大四这个毕设要玄乎了
