入门菜鸟求助~

贴个你是如何仿AC的图吧

  恩恩   稍等一下~

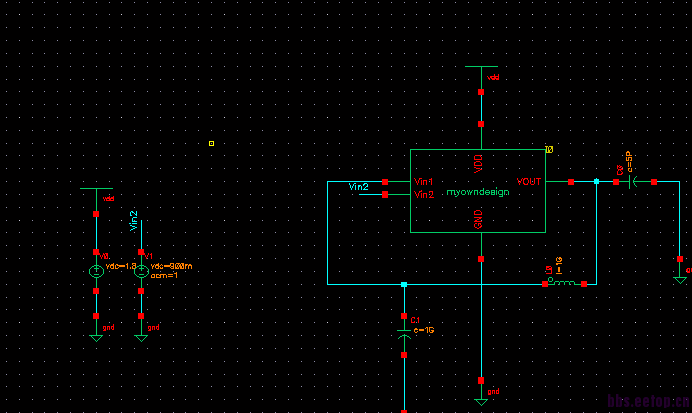

   贴好了  您帮我看一下

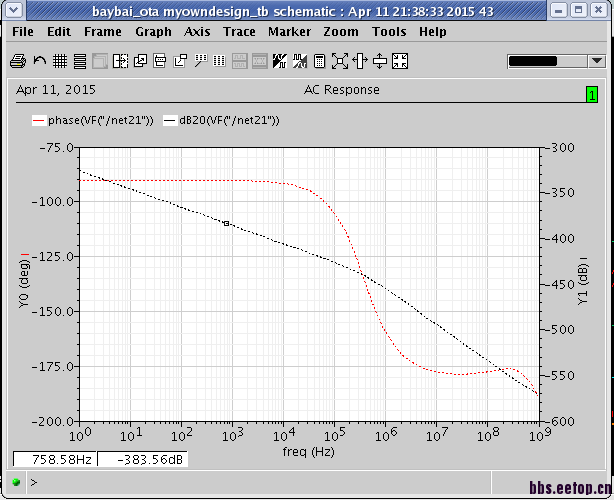

    测试方法看起来对，初始相位怎么是-90度...  增益也低的没谱，感觉超低频处有个极点......
有几个问题请教一下
1. 什么结构的运放?第一级和第二级电流分别多少
2. 补偿方法是什么，补偿电容加的多大
3. 顺便检查一下第一级输出的波特图

谢谢分享！一起学习。

    我照您说的去弄一下

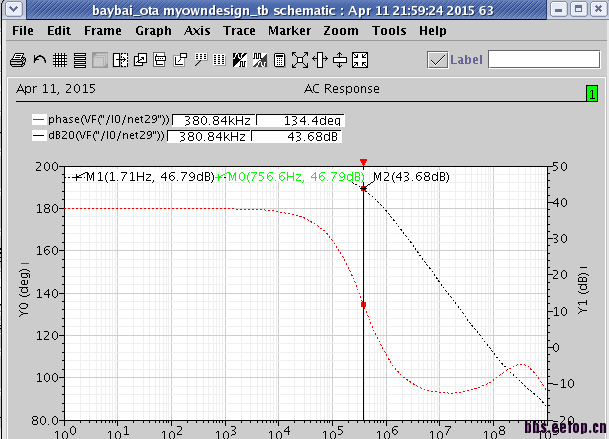

   您看一下   看第一级输出应该是米勒补偿设置的不对吧     第一级电流138u   第二级558u

    你这个把我绕晕了 ， 第一级增益还是有个几十DB，挺正常的，第二级怎么就衰减完了
第一级初始phase 180
不介意的话，把你的电路一并传上吧，参数能看到最好

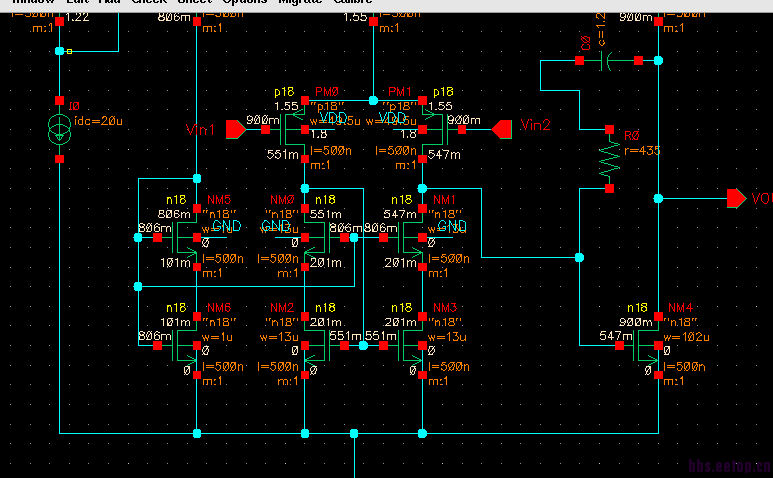

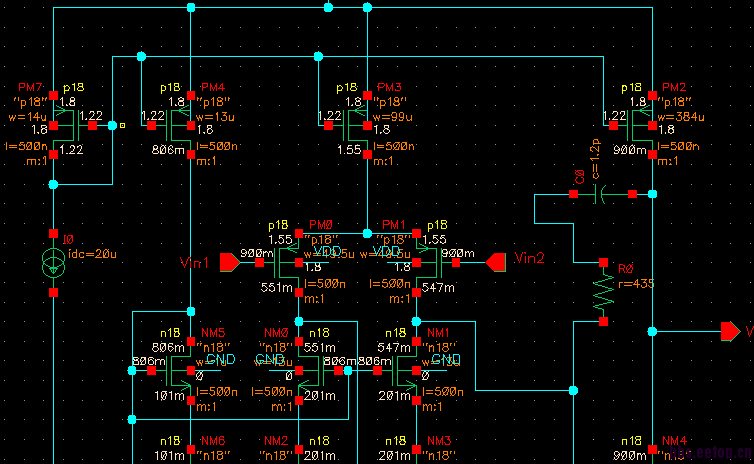

[attach]617927[/attach][attach]617926[/attach]回复 9# mcgrady

    结构和电压偏置没什么问题，第一级3-db带宽的位置我估算了下，和你仿真结果差不多。

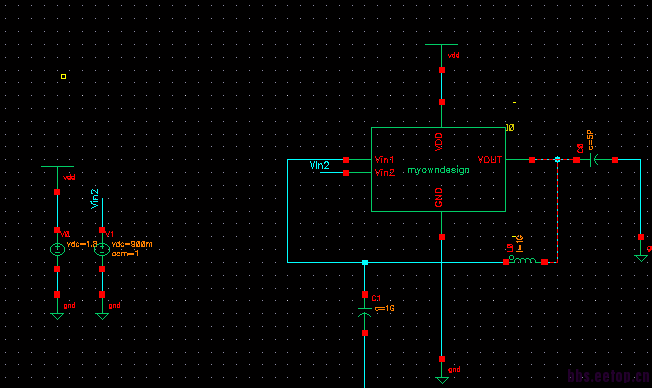

第二级输出的AC点确定没点错吧，正常下你的两级单位增益带宽应该落在两百兆附近比较对

   第二级的AC输出点应该点在哪里啊?。

   应该没点错，应该就是有个超级低的极点吧，，，

   第一级增益带宽怎么算啊?
