sigma delta 非理想效应 运放有限GBW
录入：edatop.com 阅读：
由于运放有限的单位增益带宽，会使RC积分产生增益误差和额外的极点，下图有公式。我在这里存在两个问题，第一，在计算由于有限GBW引入的增益误差和额外极点的时候，有一项是ki*fs求和，这里的ki如何取值，是把这个节点所有的ki绝对值相加，还是带符号相加，还是不算电流舵反馈回路的ki值?谢谢！ 第二：我认为RC常数的偏移和GBW引入的误差所带来的积分器增益误差效果应该是一致的，但资料中显示，GBW引入的增益误差与RC不一致，也就是GBW 引入的增益误差很小。
下面是附图：

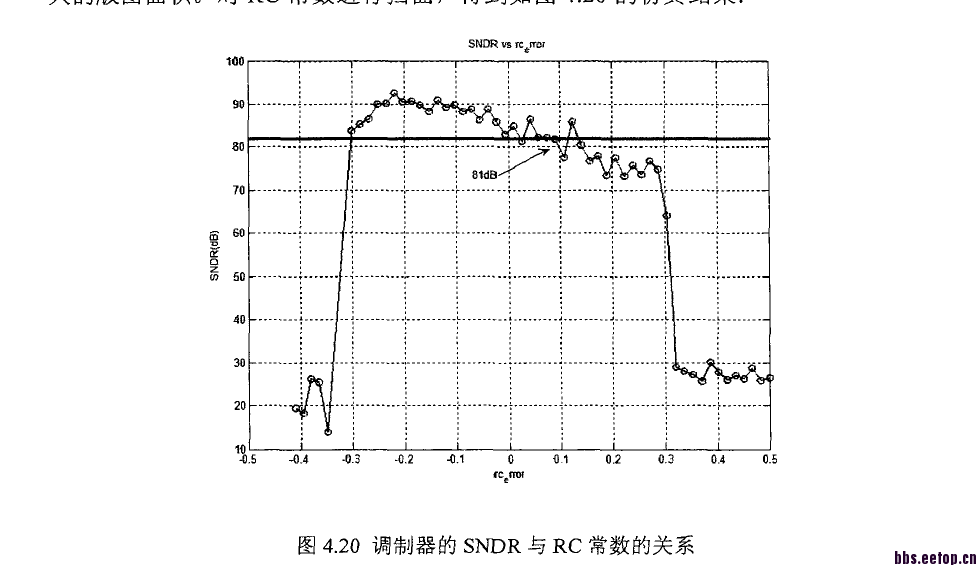

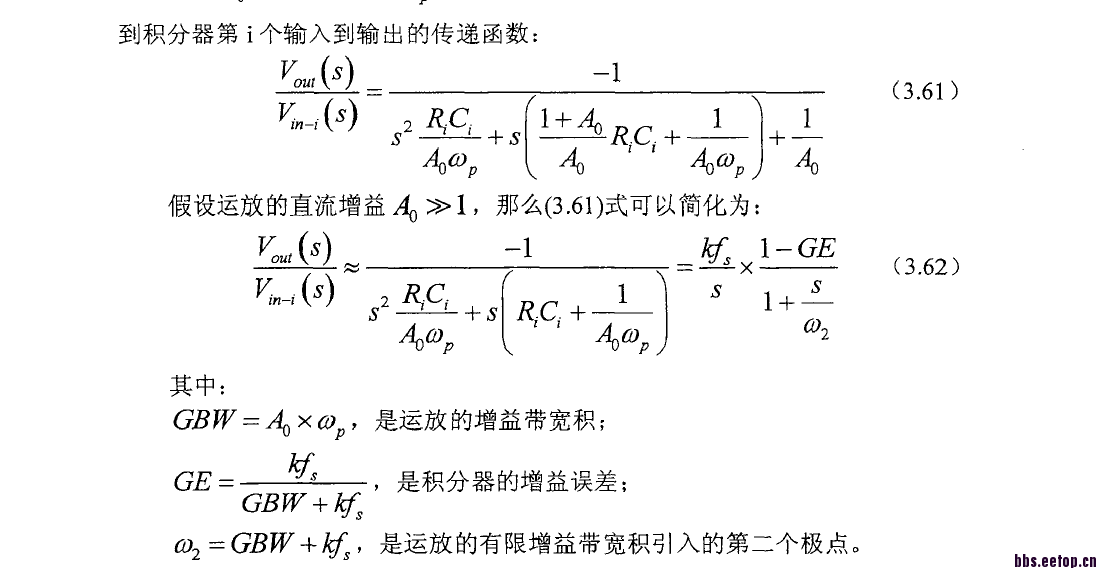

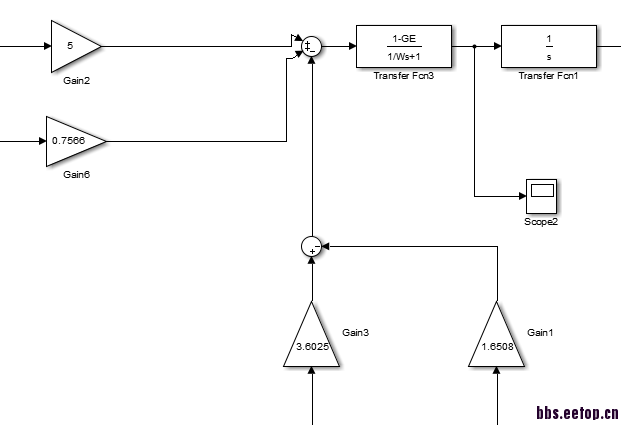

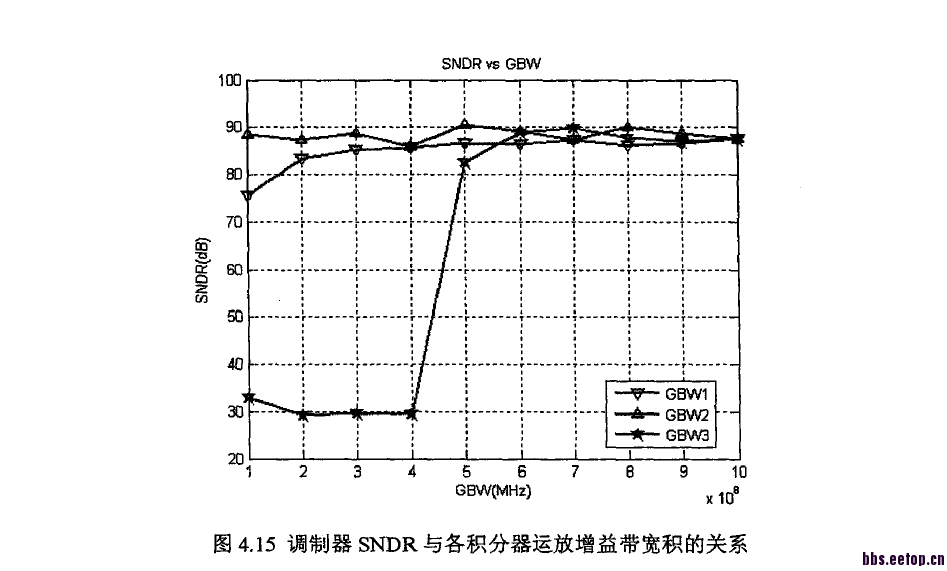

做的是连续时间单环3阶4位采样320M的调制器。第一幅图对应k值相加的问题，最后一幅图是公式，倒数第二张是GBW的影响，第二张是RC偏移的影响。谢谢！
下面是附图：
做的是连续时间单环3阶4位采样320M的调制器。第一幅图对应k值相加的问题，最后一幅图是公式，倒数第二张是GBW的影响，第二张是RC偏移的影响。谢谢！
认为反馈dac没有环路延迟的话，应该是不算的，其他应该是有符号的
当GBW够大了影响自然小，但RC你要校准才行不是一味加大
