TX消除reflection

pre-emphasis

太高级了

解决ISI，发送端也有做调制的

   你好

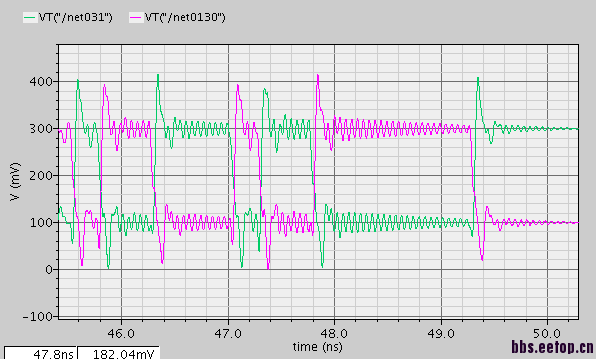

   下图是我现在TX输出来的信号，波形有很多的抖动，这个预加重可以处理掉么?
   还是我这个应该是阻抗不匹配引起的呢?谢谢！


信号完整性问题。

TX后面是不是接了bondwire等的S-parameter的模型了的?

   是的，后面接了mtline模型 设置的50ohms 特征阻抗

   我最近也在做TX，在网上找了一个这样的模型，仿真结果震荡的很厉害，TX端已经做好50欧姆的匹配了，但是由于是高频4Gb/s，电感效应太严重了。模型跟仿真结果如下。

    简单回复一下：
眼前看到的抖动主要是因为cable的模型是带宽有限而出现的吉布斯现象。因为mtline模型在超过S参数测量量程以外的部分没有数值支撑，对于这部分的数值一般有三种办法：全部置零、外延、或者是终值保持。mtline我记得采用的是终值保持的办法。由于这部分数值不准，所以可能出现吉布斯现象。

    我觉得您的问题和小编的问题相似，不过主要的问题是在器件模型上：采用集总模型总会出现有限的带宽（毕竟零极点个数有限，而且整体呈现有损的特性）。所以也会出现吉布斯现象。解决的办法是用更多的RLC去模拟这个bondwire,或者让输入的pulse的rising/falling edge尽量宽些（可以满足真实的情况就可以。过陡的edge含有太多的频率分量，超过了使这段RLC模型保持有效的的贷款。）
   另： 使用更多的RLC来等效时，在rising/falling edge 处的尖峰不会消失，但随后的抖动的幅度会降低。这是吉布斯现象的特性。

除了仿真以外可能的问题是： 这部分结构的损耗太小，不能够使LC二阶电路形成的震荡很快damping，所以会出现震荡。
这部分的解决办法是：串联／并联电阻。但这样的话对信号的幅度是有损害的，算是代价吧。

   你好，请问一下，方波的吉布斯现象现在有没什么成熟的电路可以消除呢?

    没必要消除，因为只是仿真出现的artifact。

   意思是实际测试不一定会出现咯?

    如果是仿真问题，那就不会出现。
    但如果是物理问题，比如LC震荡衰减速度较慢，那就会出现。

   好的，了解了，谢谢~
