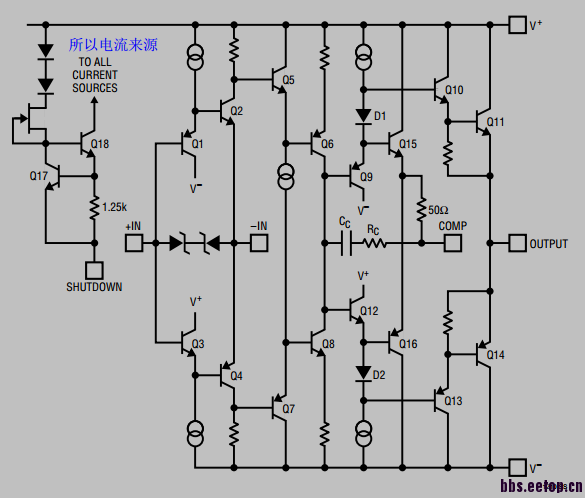

有那位大神知道这个功率放大器电路是哪类PA吗

带输出缓冲的AB类放大器吧

谢谢您的回复！如果是AB类的话，静态工作点应该是设在截止区上边一点，怎么看出来的呢?

应该是A类放大器。惯性思维，敲错了，呵呵

   请问大师，您是怎么看出是A类呢?求大师指点迷津

   我觉得，它的输出级是一个推免结构，应该是B类或者AB类吧

输入范围是轨到轨吧，静态工作点应该在零位（正负电源供电），即使差模输入为零时仍有输出。输出为推挽形式，二极管D1和D2用来消除交越失真。好久没看过双极电路，有些生疏了

  大神，您能帮我描述一下，什么是轨到轨吗? thank you！

大神，您能帮我讲讲什么是轨到轨吗，thank you

    就是能从正电源摆到负电源，rail to rail。搜索引擎现在这么强大。

   大神您做过低频PA吗，我这个主要要求THD性能好，或者说线性度要好；还一个就是要求驱动能力强。 不知道大神有没有一点资料，小弟不胜感激！
我的邮箱：luxuchangyy@163.com ,我的QQ:1623106687

你要做啥应用?什么工艺?THD 要求多高?信号多快?

老板想要把做整个芯片的流程都跑通，现在正在调研，所以我现在还没确定具体指标，THD最好在-80db左右，高线性度和强驱动能力是最主要指标，是低频PA（-3db带宽大概在35MHz左右）

老板想要把做整个芯片的流程都跑通，现在正在调研，所以我现在还没确定具体指标，THD最好在-80db左右，高线性度和强驱动能力是最主要指标，是低频PA（-3db带宽大概在35MHz左右）

我查了下目前PA工艺用的比较多的是 GaAs，GaN，SiGe  (HBT),还不确定工艺，等指标确定了再说吧！求大神指导啊

    你们是给xDSL 做line driver 吧? 按照你们的指标，CMOS 肯定能做，可能功耗稍微大点而已。

   是的，具体给谁做我不是很清楚，应用在PLC,ASDL等，驱动双绞线，通信领域

老板是想用BiMOS做，而且主要电路都是用Bipolar

   请问一下大神，目前市场上做像我这种低频的高线性PA主要用哪些工艺呀?

    我以前做过，ADSL2+的，用CMOS做，BiCMOS 工艺要看npn 和pnp 的ft 了， 很多时候pnp 的beta 太差了，还不如直接上CMOS. 如果有好的高速Bipolar 工艺，可能会更好。

  有道理，NPN书上是讲多子空穴的漂移运动形成beta倍的电流，实际上应该有等量的相反方向的电子，而基区N那么薄，电子应该是相对很少量的，所以电流是有可能上不去吧！

我最近做的是D类PA，跟这种PA区别有点大

您是用CMOS工艺还是Bipolar工艺，我现在想知道Bipolar器件画版图时的匹配问题

   CMOS。匹配性对比的问题，我也没研究过

    哦哦，谢谢
