求SerDes如何看均衡的效果有多少dB？
录入：edatop.com 阅读：
serdes中，如何看channel的频率响应已经会了，方法先大致说一下

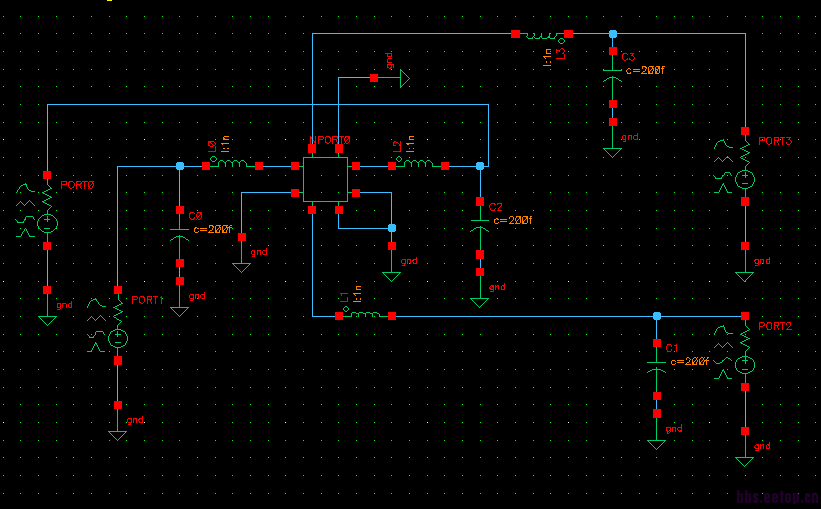

手上有channel的s4p文件，通过n4port调用，2个输入2个输出分别接4个port元件到地，port阻抗设为50，用ADE仿真sp，run之后看20db的S21参数，得到channel的频率响应曲线
请大神顺便帮看下上面方法有没有问题。
问题：
现在channel的频响曲线会仿真了，但是FFE要实现均衡，频响应该是高通，用上面的方法仿不出来。比如我现在将FFE做成symbol，2路输入为差分01码，2路输出为均衡后的pre-emphasis的波形。应该怎么看FFE的频响曲线呢?
手上有channel的s4p文件，通过n4port调用，2个输入2个输出分别接4个port元件到地，port阻抗设为50，用ADE仿真sp，run之后看20db的S21参数，得到channel的频率响应曲线
请大神顺便帮看下上面方法有没有问题。
问题：
现在channel的频响曲线会仿真了，但是FFE要实现均衡，频响应该是高通，用上面的方法仿不出来。比如我现在将FFE做成symbol，2路输入为差分01码，2路输出为均衡后的pre-emphasis的波形。应该怎么看FFE的频响曲线呢?
求大神！
求大神！
channel很平坦啊，FFE估计得看眼图吧。CTLE的话可以看下频谱。
恩，channel短线，所以失真不大。
感谢你的建议，我也听说过用CTLE的话可以看频谱，频谱是可以看出具体数值的，FFE如果看眼图的话，只能看出眼的宽高，有没有其他办法看出频率响应的具体数值呢?
我没有直接经验看FFE哈，不过可以用matlab处理看impulse response，效果应该是一样的。你这个channel是只有线的model么? 没有connector啥的么? 因为感觉没有出现阻抗不连续产生的notch。
channel应该是只有线的model。只是为什么会有阻抗不匹配呢?仿真的时候port是设置了50欧姆电阻的，阻抗应该是匹配的啊。
自顶求关注
