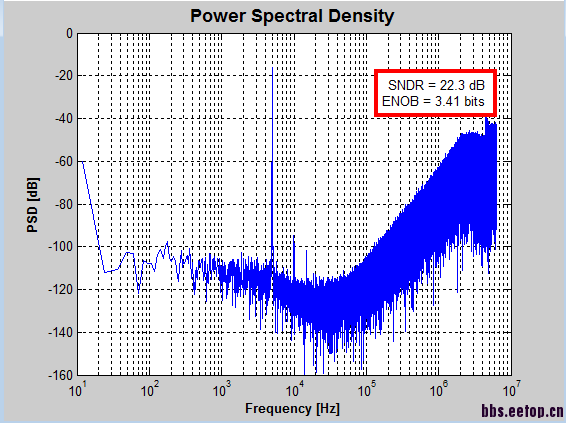

SDM的FFT测试结果，大牛帮忙分析下，为什么SNDR这么低呢?
输入信号5KHz，采样频率12.5M，理论值大约在15bit左右，但是现在的结果很差，从图形来看二次谐波和三次谐波还算正常，噪底处理的也还可以，为什么低频处有高能量信号，不知道怎么回事?而且我把计算SNDR的频率范围改到1K到20k(音频应用)，以为可以不计算低频处的高能量，但是输出结果和图上的没变化，不解啊！
你的flicker 太大了把 好像1/f corner 在20khz 以上
你的噪声看起来不好。fft 多少个点?
你的信号能量是不是没有全部积分到?
恩，matlab程序有问题，怎么也到70dB了。
就是Toolbox 提供的calcSNR来计算的啊，之前在做仿真建模的时候用的都是这个！
上图是针对于多于100万个点做的FFT分析的测试，但是我要是把测试的点数减少，ENOB会增加，增加到7bit左右就增加不上去了，噪声处理的确不好，采样点数多少影响ENOB，很诡异啊！
没有积分到........那这个问题怎么处理呢?
如果是100万点的fft, 你的噪声太大了。 减点是因为有些噪声到带外去了，特别是如果你忽略低频的几个点。
