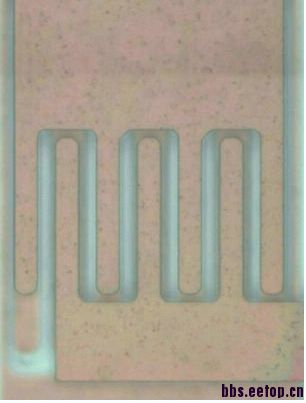

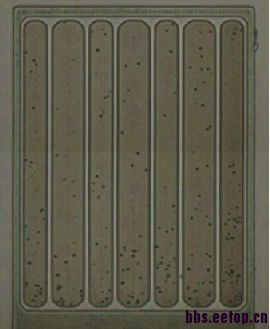

反向高手进来看看这是什么管子
录入：edatop.com 阅读：
esd device
Diode?！
如果是二极管，两竖条的颜色应该不同吧?
我看是npn，两个竖条是n, 周围衬底是p.
不知对不对，请指教。
一个简单的方法是看Metal，哪个是VDD，那个是VSS，那么是npn或者pnp很容易分辨出来
有两个这样的管子，一个管子一端接VDD，另一个管子的一端接VSS
这个管子不可能就1端把，另一端接内部电路了?
如果是npn就是这种连接，有人见过这种ESD吗?
-----
应该不是上面上面的图的这种结构。
飘过而已。
我也搞不懂那个正确了。哈哈
二极管两极的照片颜色应该不同对吗?这里基本相同（P+ n+颜色）
c和e分不清，也可能是8#中的管子c和e换一下。
顶一下
NPN or AsGa
能详细讲一下，为什么是NPN吗?8#的esd结构能行吗?
不要沉
两个二极管串联，正端接到一起
这么大的管子，又接VDD,VSS，估计是ESD保护
继续顶起
有没可能是 SCR做ESD用 ?
gg nmos esd用
如果是一边接VDD一边接VSS，那么肯定是用在ESD里的。
可能是DIODE（也可能是bipolar当DIODE用），实现VDD和VSS之间的CLAMP。
ESD为正解
不太像是esd啊
这东西貌似是个JFET
