buck DC-DC 开启损耗过大

录入:edatop.com    阅读:
[attach]616746[/attach]

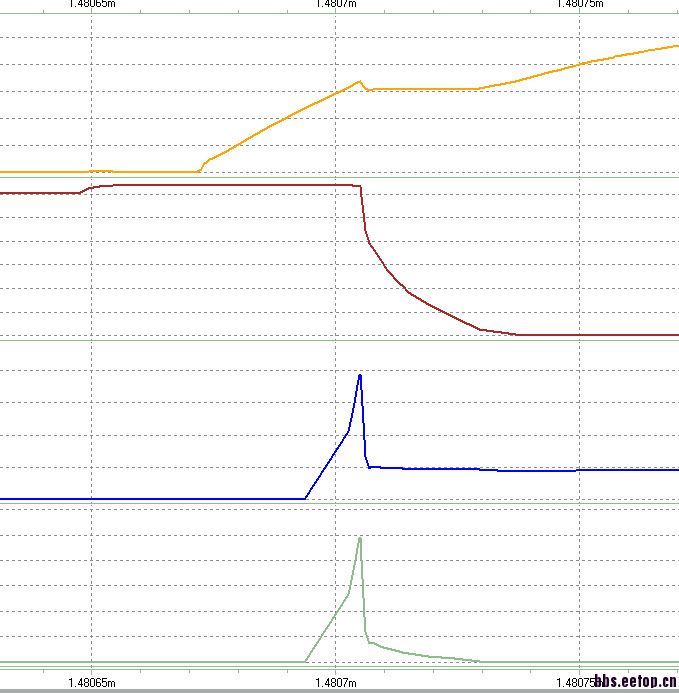

从上到下的曲线依次是,功率管栅源电压、漏源电压、漏电流、和功率曲线。
觉得漏电流的尖峰异常,功率工作在饱和区时间过长、把驱动电路电流调大,尖峰更大,不知怎么消除这个尖峰

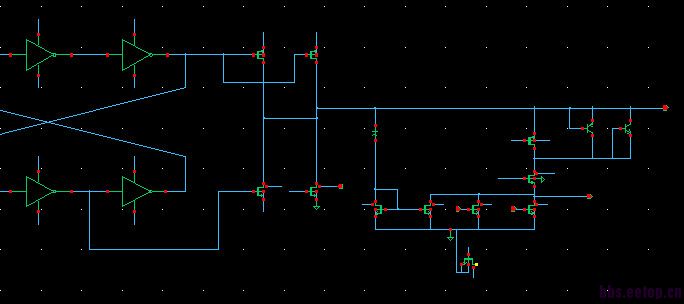

驱动电路如下



哪个大神有非交叠时钟的设计方法,还有最后面那一坨电路是什么作用




从上到下的曲线依次是,功率管栅源电压、漏源电压、漏电流、和功率曲线

你用的啥软件啊,发出来



    spice全仿波形

为什么会产生尖峰?

从横轴可以看出这个尖峰在ns量级,应该是同时开关出现的,办法就是加大不交叠时钟的空余区间了。



   。



    谢谢你的回答!黑色的图是驱动电路,白色的波形变化是外置功率管的波形
    是增大驱动电路的非交叠时间么?还是增大死区时间呢?



   非交叠区间
