级联电流镜是怎么消除长沟道效应的？

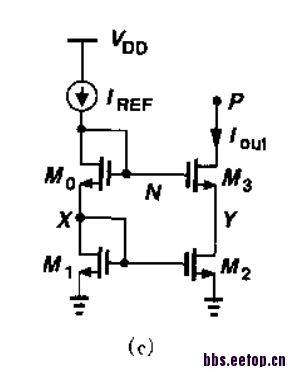

   不考虑M0和M3的长沟道效应，这个等式是成立的。

因为VX=VY·····

Vx=Vy是最终要的结果，书上是由Vgs0=Vgs3，才得到Vx=Vy的！我想问通过上面器件尺寸怎么得到Vgs0=Vgs3。    我又看了看，不考虑M0，M3的沟道长度调制效应可以得出，但是总感觉理由牵强。

   有什么牵强的?假如Vgs不等于Vgs3，你的电流比例就不对了，所以两者必须相等，上面你写的那个等式应该再加上一个电流比例在上，只有在栅源电压相等的情况下，电流比例才和尺寸比例相等，理解不了?去回忆一下饱和区ID的公式吧

   实际工作中怕是Vx不等于Vy的情况居多。平方律关系的ID公式不够用的，最简单的计算也要带上λ才靠谱。小编可以看下描述这张图片的那句话的前面一句话，其实Vgs0=Vgs3是拉老的预设的前提，只是这里不知道怎么把话说糊涂了。

   是啊  小编看的是拉神的书  很明显小编只是刚刚接触  现在就给小编整短沟道效应他就更糊涂了，先把简单的学会啊·
