环形振荡器起振问题
录入：edatop.com 阅读：

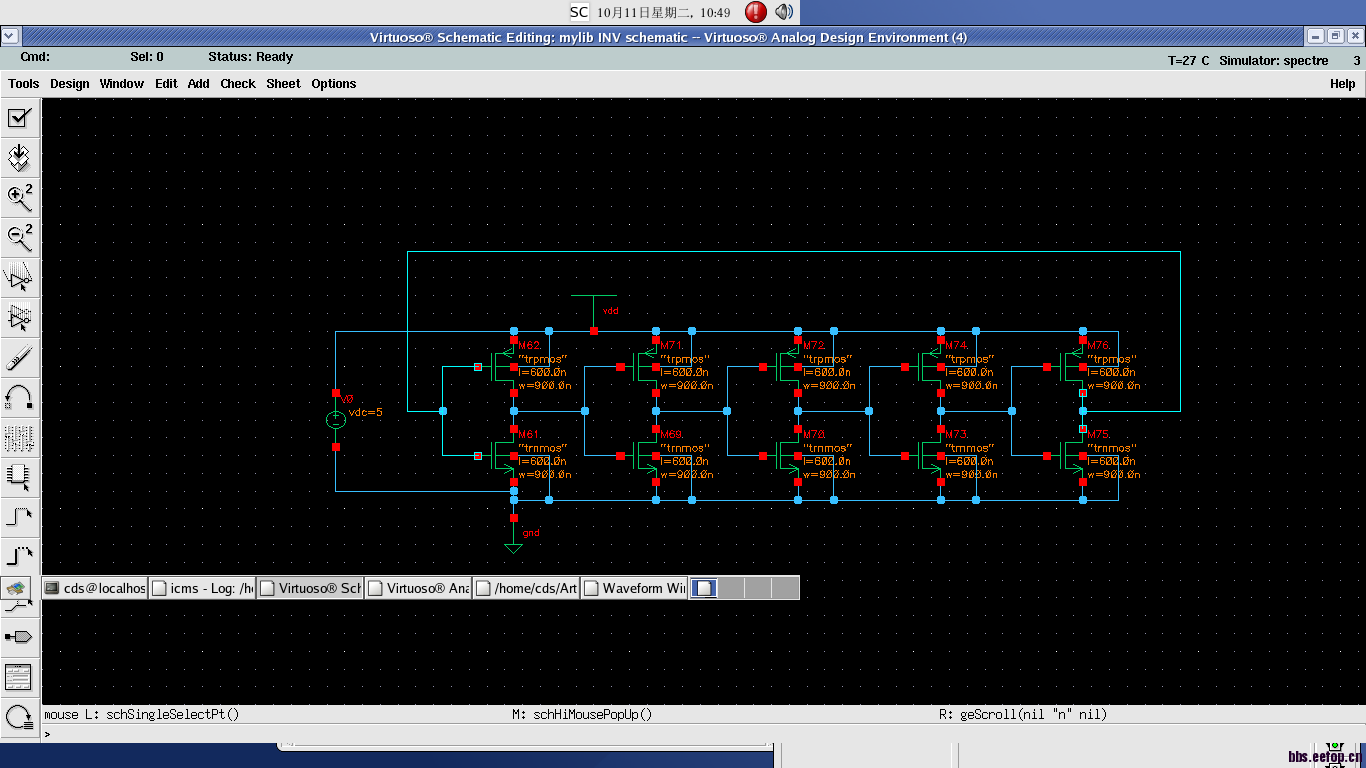

Cadence下的single ended ring oscillator仿真，5-stage,w/l=900n/600n,vdc=5V,不起振呀，有时候把电压改小点能起振一小段，而且stop time 50ns以内，但是把stop time 一改大点就又不起振了。
请问到底是什么问题呀，加激励也不好用额。
求解答
电源改成vpulse试试
不好用额。
你把每个INVERTER的输入输出电压plot出来看看

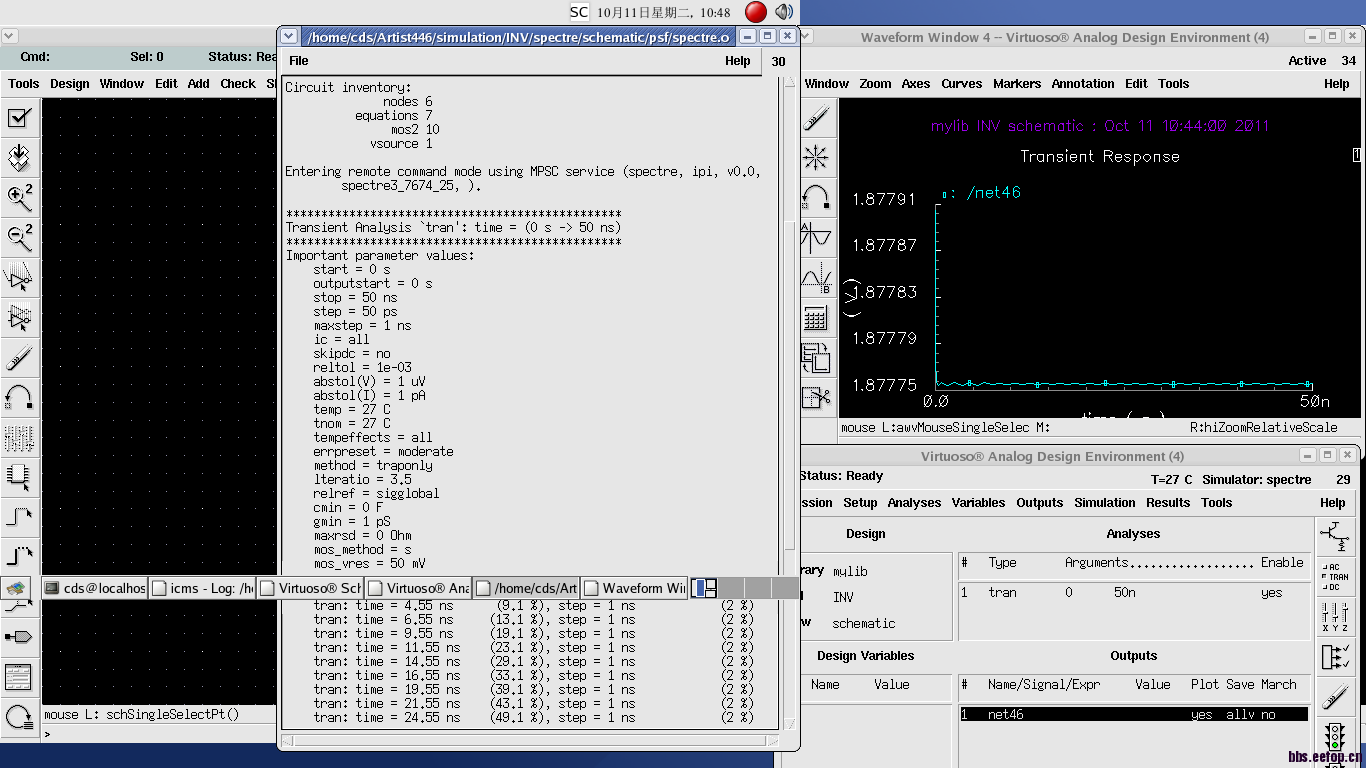

你把tran中的maxstep设为10ps试试
加初始电压了没

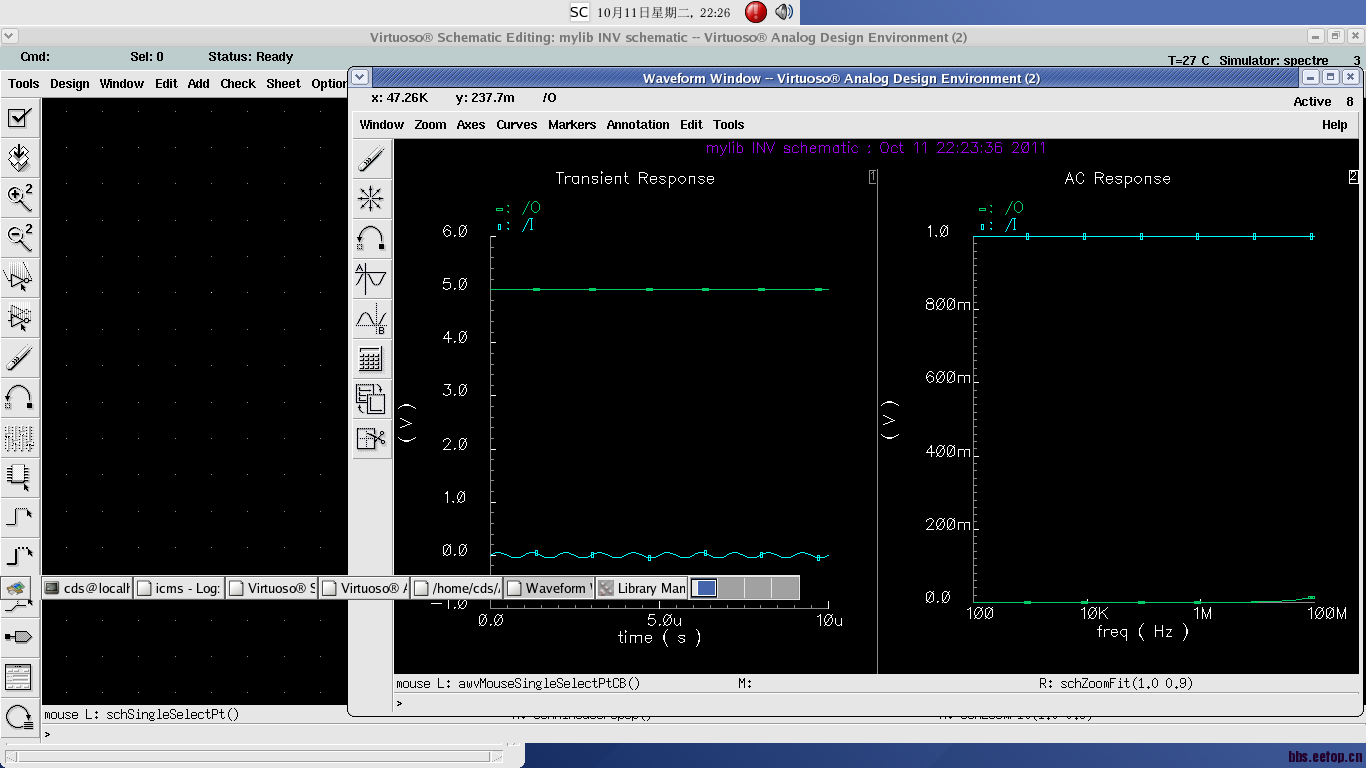

看了你的图，你每一级的inverter输入和输出都要给我看看，照理来说是不会有这个简并态的
每级都是相同的反相器，仿出来是一个效果吧?
这个很简单的啊
没有加加初始电压 hspice的 .ic 关键字
路过，学习了！
同求解
在trans中option中设置maxstep为10ps就可以起振啦
看看。
这个主意。
加.ic
电压源要用vpwl， 让电源由0V开始上升
需要start up ckt
电源加个上电

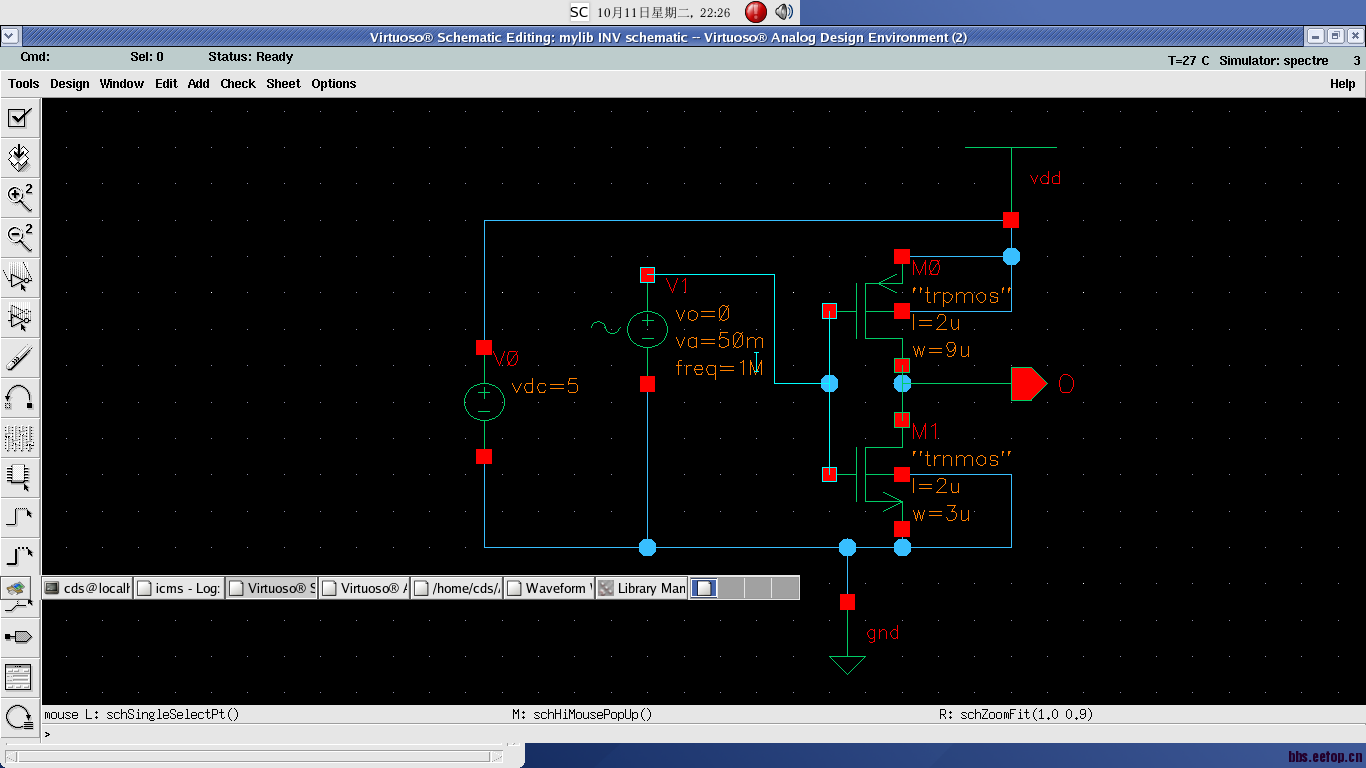

大哥，我看你的仿真testbench貌似是在输入端加了一个正弦信号，你这种仿真环形振荡器的方法貌似不对啊，一般环形振荡器都是仿真电源上电的，才能起振起来，O(∩_∩)O~，你应该给电源加一个vpwl信号，试试吧
