轨道轨放大器后街AB类输出级的一个问题请教

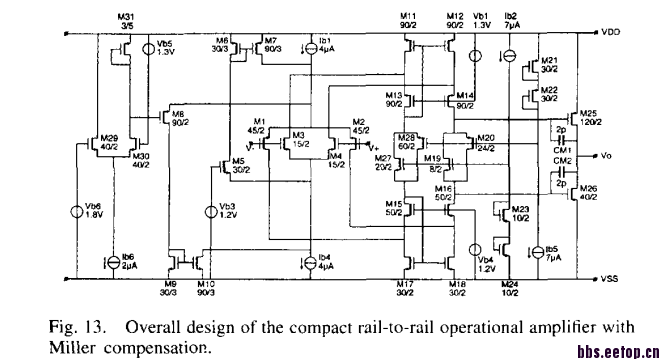

电路原理图如图，我想问的是在输入端采用恒定GM的方法，是为了让放大倍数稳定一点，减小失真（这是我自己这样想的，不知道对不）。
但是随着输入共模电压的增大，输出管M25，M26的栅端电压会减小，那么输出端的静态工作点也是变化的，

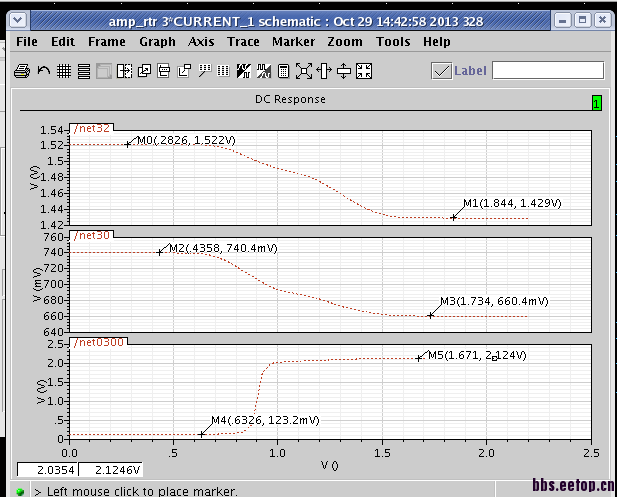

最下面的是输出端的变化曲线。
我想问的是输出端随着共模输入电压的变化，会变化很大，那两个管子会交替进入线性区，那整个电路的增益在共模输入电压从0到VDD变化过程中变化会很大，那我还做恒定GM有什么意义呢?

是你搞的有问题

    你是说我的静态点设置有问题，实际上是可以在整个范围内保持输出电压不变的?静态工作点

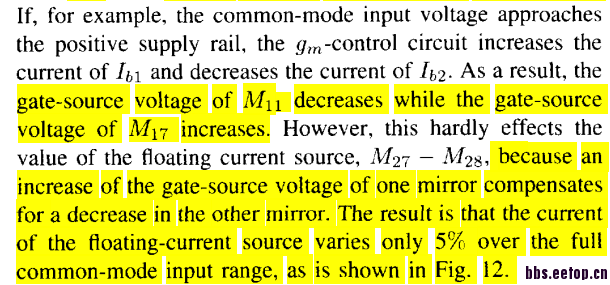

   但是我感觉我的静态点设置并没有问题，论文中有一段

，随着共模输入电压的变化，M11和M17的栅端电压都是变化的，那输出端两个管子的栅极电压肯定也是变化的，而且同向同大小的变化，所以输出端有管子进入线性区应该是必然的吧?
求指导，谢谢您

是会进线性，但是gain应该不会有太大影响。而且这个的应用可能是恒定Gm，比如Gm-C filter，重要的是Gm量，而非gain。

奥，进入线性对整个gain的影响是很大的，我仿真看了下。如果如您所说，恒定的GM才是最重要的那就没问题了，我对这种用在哪里不是很清楚。只是做着玩的

都有 M6  M7 ..為何PMOS 那邊還要 Ib7 =4ua ?
M9 M10 有 mirror current 還要 Ib4=4ua

应该是你静态工作点有问题，输入共模在很大的范围内输出都应该在饱和区
所谓的 quiescent current control

    那这个静态点应该会有什么问题呢?我应该怎么调解呢?

   我理解你的问题了,你是开环仿真的吧。

在最高最低本來就會比較差

    看增益当然开环仿了?

   交流是开环的，直流是闭环的

classab主要是用来驱动后级有比较大的电容或者拉比较大的电流时候用的。 如果你接成单位增益放大器用，输入电压过低或者过高，输出管进入线性区是必然的，但增益急剧降低不是输出管进入线性区导致的，是前级有些管子工作状态不好了

    第一级的静态工作点是没有变化的，只是最后一级会在饱和和线性区两个，所以增益不一样，应该像上面所说的，应用的场合应该GM恒定才是最重要的

好巧啊，我也在仿这个结构，我做的是一个轨对轨的buffer,电源电压5V，要保证输入在2V到4.2V范围内，增益稳定，所以要调整输出端的宽长比，尽量让它们工作在饱和区，这样增益才会比较大，做buffer才能减小失调电压！

靜態電流是可以被決定的
paper 可以再看一下
