请教关于DA输出单转差balun的问题

录入:edatop.com    阅读:

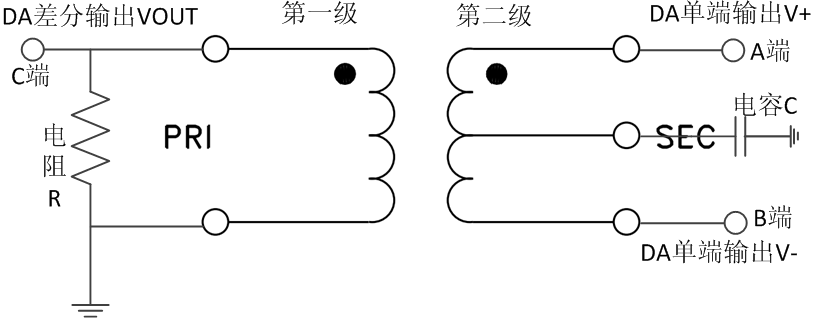

    上面是DA输出端balun的示意图:第二级的A端和B端是DA的单端输出V+和V-,第一级的C端是单转差后的DA差分输出VOUT。DA的满量程电流I是5mA,AVDD是2.5V,DVDD是1.2V。现在搞不清电阻R和输出电压幅值以及共模电压VCM的关系。
    当R是50欧时,VOUT幅值约为180mv,V+、V-幅值约为90mv,VCM差不多是330mv;当R是200欧时,VOUT幅值约为400mv,V+、V-幅值约为200mv,VCM还是330mv;当R是750欧时,VOUT幅值约为680mv,V+、V-幅值约为340mv,VCM还是330mv。都是用示波器测的。

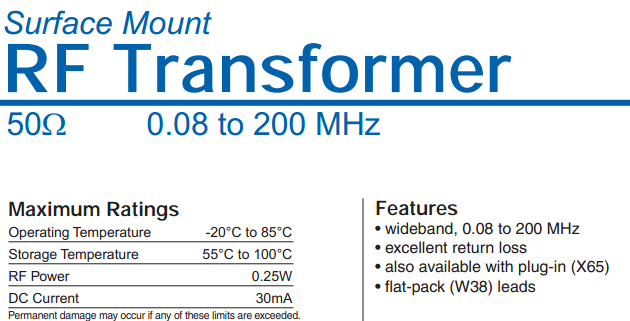

    想请教一下VOUT、V+、V-的幅值、VCM的值与R、满量程电流I的关系是什么?balun用的mini circuits的T1-1T-KK81,下面是它的基本参数



    另外再请教一下,现在需要较大的DA输出电压幅值,如果这个R的值取得太大,会对这个balun的正常工作或是其它方面产生什么不好的影响吗?上图中有个50欧,是指从第一级看进去的等效阻抗是50欧吗?



你好,我现在也在做ADC的测试,需要用到T1-1T-KK81,讲单端信号转成差分信号。你有T1-1T-KK81的数据手册吗,网上这方面的资料很少,如果你有的话麻烦你发一份给我、、、谢谢了!
