关于对称性运放的失调电压

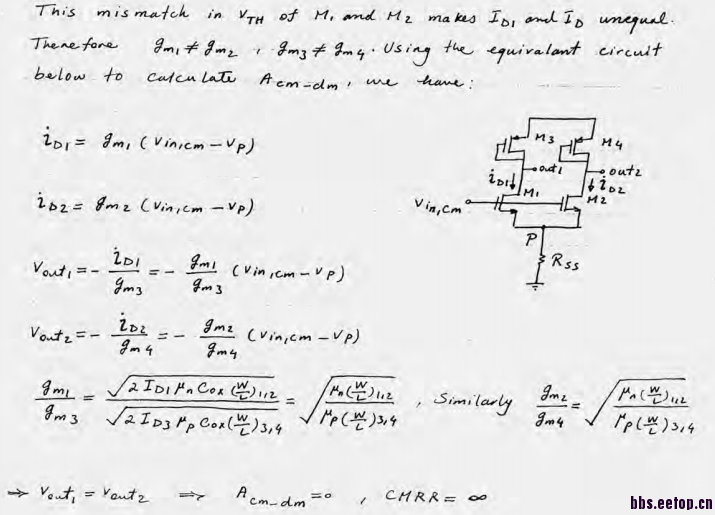

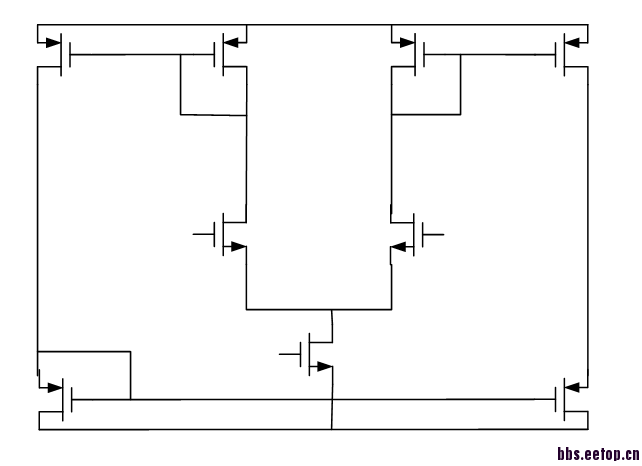

对于一个对称性运放来说，第一级输入对管的阈值电压存在失配，会产生失调电压吗?根据拉杂维4.12题的分析，好像不会产生失调

从这里分析来看，输入电压一样时，输出电压也一样，所以第二级的电流也相同
可是第二级电流又明明是镜像的第一级电流（假设电流镜完全镜像），而第一级两边的电流又是不一样的，是哪里分析不对呢?

不太一样，Vth失调和输入电压产生的gm失调不可这样等效到你这个运放的OTA输出没有失调

Wrong formula to simplify the "
Id1 = gm1 * (vincm-VP)
Id2 = gm2 * (vincm + VP)

Vp代表M1、M2的源极电压，方程式没有错

没太看懂您的意思，你是说不能用上面的推导过程，来推导运放中输入管的ΔVth对失调电压的影响吗，为什么?

就拿一半的Vt不匹配DeltaVth把一半在一个侧面除了Vth的的。并把另一半给对方作为减法Vth的。然后计算。
Id1 = gm1 * (vincm-VP+DeltaVth/2)
Id2 = gm2 * (vincm -VP-DeltaVth/2)
或者，如果你计算不超过差异，而不是使用方法：
Id1 = gm1 * (vincm-VP+Vth)
Id2 = gm2 * (vincm-VP)
或者，如果你计算不超过差异，而不是使用（ACM-DM所以使用以上）：
Id1 = gm1 * (vincm-VP+Vth)
Id2 = gm2 * (vincm-VP)
因此
VOUT1不等于Vout2的 .
