T18工艺 LVS报错： bad component subtype
录入：edatop.com 阅读：

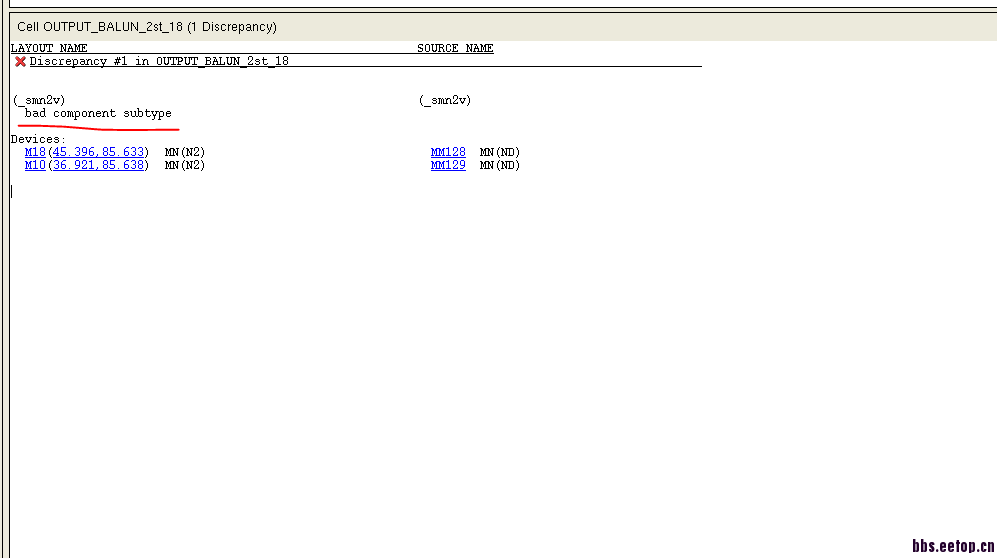

在版图中用到了深N阱，已经确定电路没有错，只是深N阱里面的管子一直不能正确识别，出现如下错误：
后来在calibre LVS rule文件里发现下面语句：
在calibre中layout中识别的是N2模型，而原理图中是ND模型，我觉得原因在这里，想知道该怎么修改rule文件来通过LVS，谢谢各位！
补充一下：
因为电路里面有两套地，所以每个模块单独过LVS时，都通过了，包括这一部分，后来把各个模块组装起来，一起过LVS，由于有出现两个地，所以使用了深N阱做隔离，在原来的版图上只是加了深N阱，其余的并没有变，但是LVS就是不通过；
我在想是不是深N阱加的有问题。

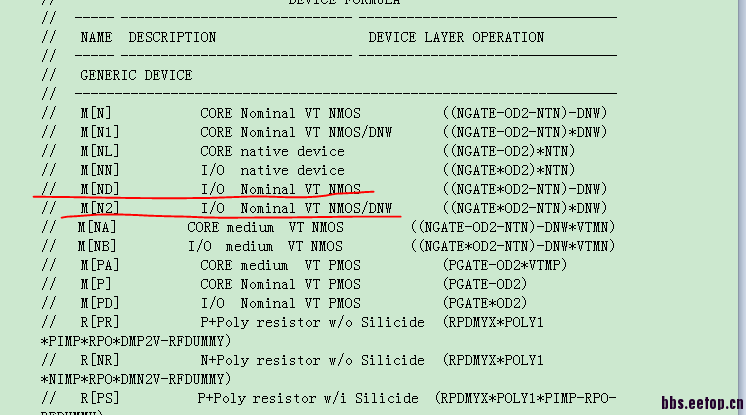

后来在calibre LVS rule文件里发现下面语句：
在calibre中layout中识别的是N2模型，而原理图中是ND模型，我觉得原因在这里，想知道该怎么修改rule文件来通过LVS，谢谢各位！
补充一下：
因为电路里面有两套地，所以每个模块单独过LVS时，都通过了，包括这一部分，后来把各个模块组装起来，一起过LVS，由于有出现两个地，所以使用了深N阱做隔离，在原来的版图上只是加了深N阱，其余的并没有变，但是LVS就是不通过；
我在想是不是深N阱加的有问题。
加PSUB2层来区别了没?试试看吧
