如何提高delta sigma adc的信噪比？
录入：edatop.com 阅读：

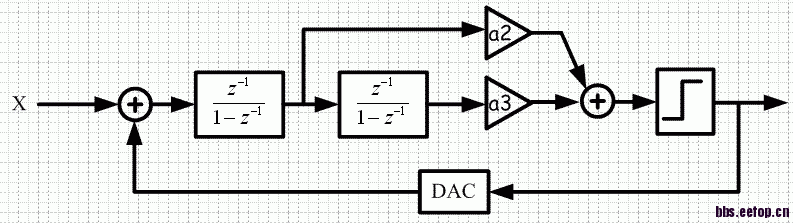

DSM用的是二阶前馈结构，理论上是按照16位设计的，但实际测出来有效位数只有12位左右。
小弟是新手，请问各位在保持系统架构不变的情况下，如何调整模拟部分才能提高snr?或者在版图上有什么应该注意的?多谢！
Explore all these:
1. Reduce first integrator opamp input referred noise (thermal and 1/f)
2. Use bigger input and reference sampling caps (kT/C)
3. Check settling behavior of first integrator (16-bit or more with accurate transient settings)
4. Check switch on-resistance variations with input signal levels
5. Try different off-chip filtering options for input and reference voltages
谢谢您的指点！我自己只想到了第2条和第4条
6. Check the output spectra to see if even order harmonics high or noise floor odd. This would provide useful info also...
多谢！
如果紧紧是SNR提升，试试提高过采样率，这样KT/C noise应该有降低。
参照esbwong的方法，不过建议先计算各个部分噪声对整体的贡献，这样容易找到瓶颈去提高。
