incremental delta sigma 第二阶积分器输出结果不对求助（有图）
录入：edatop.com 阅读：
rt
仿真的是一个二阶的incremental delta-sigma ADC，用来测量直流电压。

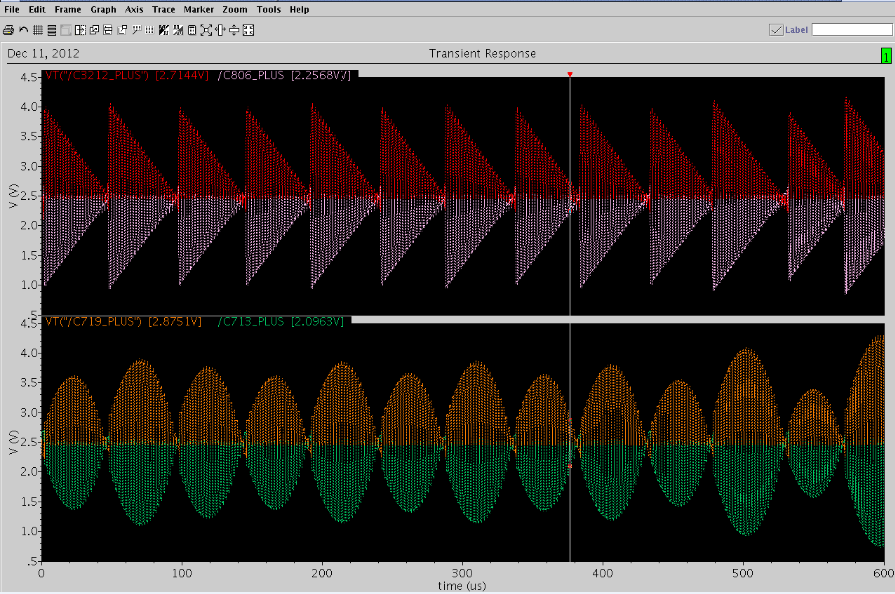

输入信号为5.2V的直流电压，上面的图为第一级积分器的输出，下面为第二级的积分器输出。
理论上的输入信号上限为5.4V，但是现在5.2V的时候第二级积分器的输出就开始出现了"截峰"(不知这么叫对不对)
电容比例第一级为1:4，第二级还是1:4。
不知道为什么第二级的输出在趋向于截峰（150u~300u）的时候为什么还会突然往下掉，求高手指点！
下面这个图是输入为4.5V时的波形
这种情况，一般都是开关时序不对或者信号相位不对的原因。
建议先用VerilogA模型仿真，确认时序对了之后再用实际电路代替，不然仿真很慢，不好排错。
输入小于5V的时候，两个积分器输出都不会发生截峰的情况，所以时序应该没问题
你的量化器的输出不正常吧，长高长低?
第二级输出每次到达中线的时候就翻转一个时钟周期，然后再恢复高
木有人见过这种情况吗?
电路饱和掉了吧，检查下直流点吧
确实是电路饱和了，电容有较大偏差， 已经解决了，谢谢啊！
高手高手～～厉害厉害～～
just learning ！
您好，请问你最后是怎么调好的?我在看一个2-1结构的，第三级积分器输出也是削顶了，不知道调什么
