请教关于VCO
录入：edatop.com 阅读：

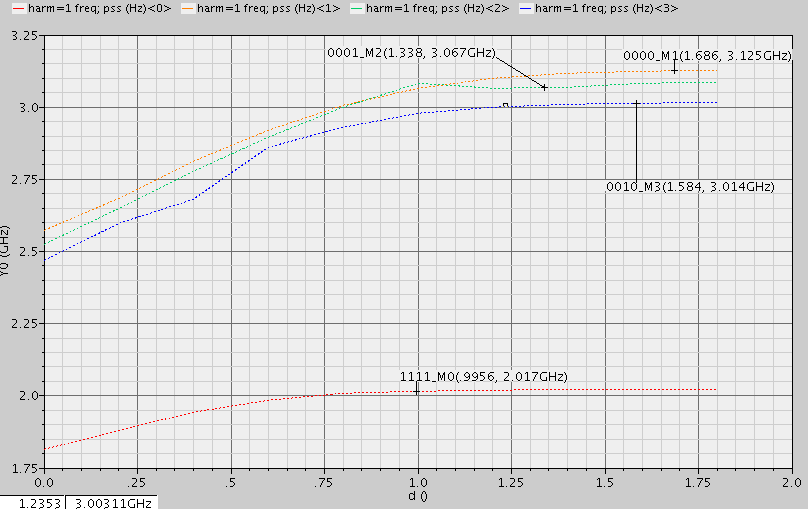

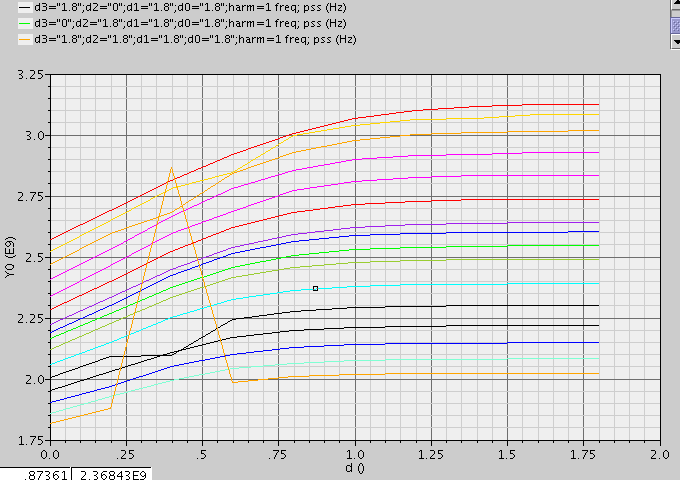

我最近在做VCO，是一个5bit 的VCO，我用PSS仿真仿了一个Frequency vs Voltage 的图，但是在某些情况下出现了波动，这是什么情况呢?谢谢了！
单独仿真出问题的情况，看看是否是软件的问题。
单独仿真看看吧
switch 有可能漏電了歐
请教下小编，怎样把16条曲线一起仿出来，cadence应该怎么设置?谢谢！
請問怎麼使用switch 才不漏電
单独仿了几种情况，也有波动。
请问为什么会漏电呢，怎么才能不漏电，调尺寸?谢谢～

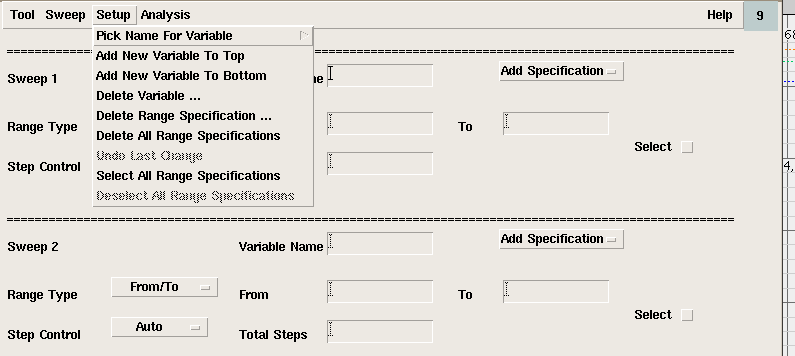

ADE-parametric analysis-setup-add new variable.
不要参数扫描，单独仿那个曲线看会不会还是那样
单独仿真了还是这样，求解～
一个一个点的仿真，看看结果，仿真的时候多了，可能出错
精度设高一点，稳定时间设长一点
请教小编，有没有弄清楚什么switch漏电的问题?我也遇到过pss仿真调谐曲线变折的问题
可能是Pss设置中的那个beat frequency设置不对。前两天我也遇到了这样的问题，最后发现是beat frequency设置不对，beat frequency设置不对，仿真器可能也能仿，但实际电路在最初的时候并没有稳定，而仿真器根据beat frequency算认为已经稳定了，所以会出现这种情况。
