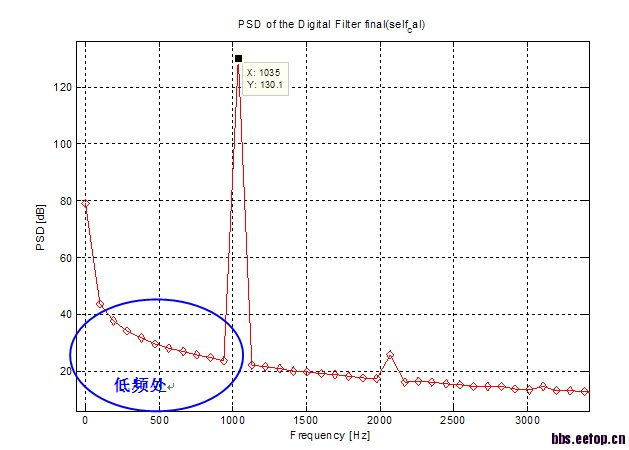

sigma-delta ADC低频噪声

你确定这是sdm的输出?

    当然，现在对低频噪声束手无策，不知你对此有什么建议

    Sdm没有noise shaping?还是加窗的问题?

这个不像是sigma delta的输出吧?

   我只显示了3KHz以内的图形，所以看起来有点不一样而已

你的SDM工作频率很低，flicker noise的影响强烈。一般低速高精度的器件需要 chopper 的技术来将flicker noise 转移到高频带外。
你的线性度还可以，HD2有100dB以下左右；加上chopper就不错了。敢问你是用在生物电子还是低速仪表?

一看便知是flicker noise，用chopper消除它。

我加了chopper后竟然还有低频噪声！求教！

  都没说你这是测试还是仿真。

这么好的帖子，怎么没人来回复呢，求大神接着指导啊

   fft应该看不到fft 噪声吧

呵呵，学习，学习。

学习，再学习。

小编问题解决了么?

我也有这个我问题

這個如果是模擬是看不到 filcker noise 的 你的FFT 要先加window 建議用minimun 4 term,你沒加window, 模擬低頻本來就會上翹 前面幾點拿掉就好,flicker 用chopper stabilize 移到高頻再濾掉就好 記得要用整數週期信號 你的PSD沒有 normalize 不過算了 反正算SNR ,SNDR沒差

我最近做的，也有类似的情况，我是电路级仿真，参考由带隙提供，当带隙用理想代替时，有14bit，但是当加上带隙电压后，底噪就抬上来了，大概在-100dB以上，我的参考加了一个BUFFER，求大神解答如何解决，没有使用斩波技术

   估计带隙的PSRR不够高

好像太大了！

just learning ！
