求一个验证过的二阶sigma-deltaADC电路。

如题，最好是单环一位量化CIFF结构的，主要是想看各个电容的值是怎么选取的。

。随便搜个硕士论文看看他们电路就知道了。

   对各种硕士论文已经累觉不爱了。看过很多，各种不靠谱啊。

量产的估计没人愿意给你吧，如果你不是花钱买的话

    =.=不靠谱。不造。感觉还好啊。

凭什么觉得人家的不靠谱呢?如果你都能发现不靠谱之处那说明自己设计一个问题也不大了

基本上是随便做啊

you can reference to this paper
http://www.cnki.net/KCMS/detail/detail.aspx?QueryID=23&CurRec=9&recid=&filename=1014002647.nh&dbname=CMFDLAST2014&dbcode=CMFD&pr=&urlid=&yx=&v=MjAxNDJDVVJMNmZZZVptRmk3a1VyN01WRjI2R3JPNEhOZklxSkViUElSOGVYMUx1eFlTN0RoMVQzcVRyV00xRnI=

   呃。看你这么一说，我有放弃的冲动了。

   国产硕士论文水平真的不敢恭维。

   我也是随便做了一个，可就是性能提不上去，不知到哪的问题。请问您做过的么?

   这位大神，我们学校知网的文献只买到了10年的，可以的话能麻烦直接发我一份么?不胜感激。

   刚看了个开头，感觉这篇论文写得很棒，非常感谢！

  国产的硕士论文，确实很多千篇一律，三阶或是四阶，甚至用matlab结果代替电路仿真。在这种氛围下，也无怪有人怀疑我的论文造假。但是真正想深入了解sd的人，我相信论文中的一些细节还是有所帮助的。

   原来那篇《18位精度。》是你写的啊?那我们是不是可以很愉快的交流了呀，哈哈哈。我很仔细的将这篇论文阅读了几遍，感觉真的写的算是很不错的了，至少在我参考的这么多论文里
是很棒的。因为我是初学者，有些论文讲解的一塌糊涂，看都看不懂，你的那篇讲的很条理啊。

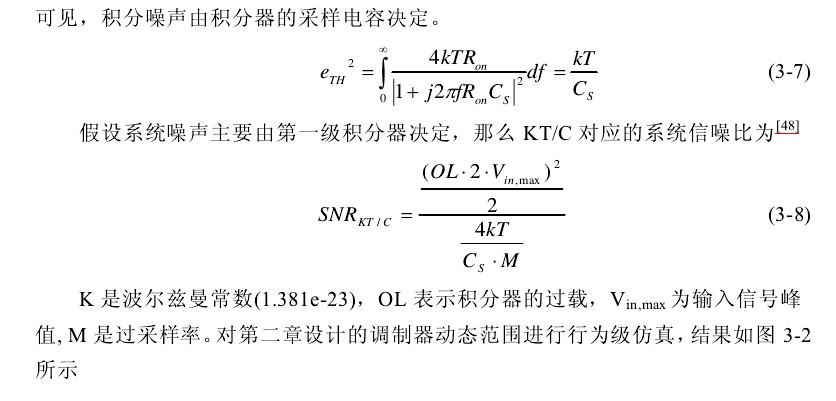

   就是有个计算采样电容值的那个地方，我没有算出来，

这个地方Vin,max取的是输入信号峰值，具体怎么确定呢?

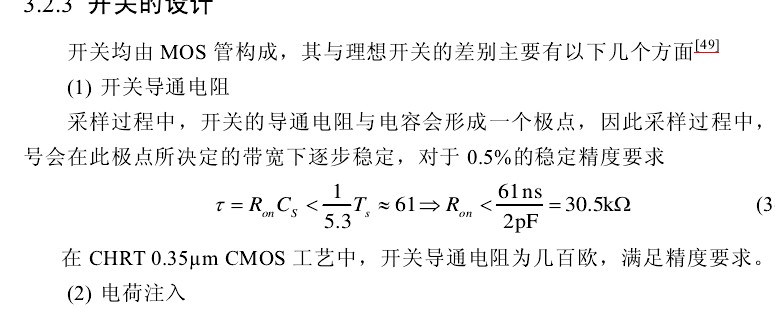

还有开关设计那个地方，

请问稳定精度是怎么确定的呀?为什么是1/5.3呢?

恳请师兄不吝赐教！

系统仿真，一般如果系统超过三阶，输入信号增大到一定程度就会发生环路不稳定。这个值对应电路中一个确定的vmax
稳定精度你可以参考sasen

看thesis之前最好看一下Temes的understanding为好

1、谢谢师兄。2、 sasen的那本书的第二十一章讲了一个四阶的sigma-deltaADC，跟师兄的结构是一样的。如果确定Vin,max要考虑稳定性问题，那我搭的是二阶的，不存在稳定性的问题，那我的Vin,max应该怎么确定呢?
3、请问师兄如果不介意的话可以发我一份FFT的程序么?我用matlab分析结果的时候结果总是不对，怀疑是程序有问题。

   嗯谢谢师兄，这本书我大体看过了，就是英文的书有点略难懂啊

小编是不是在做李老师的集成电路实践啊

   呃，李老师是谁

要實際 circuit ！

   我自己的已经做出来了，谢谢

可不可以把Sigma Delta Modulator 的Cadence Spectre 仿真工程发给我一份啊，邮箱jibaozhang@hotmail.com

谢谢 学长

   可不可以发到我的邮箱啊，想学习一下，jibaozhang@hotmail.com

流片结果如何?

同求
