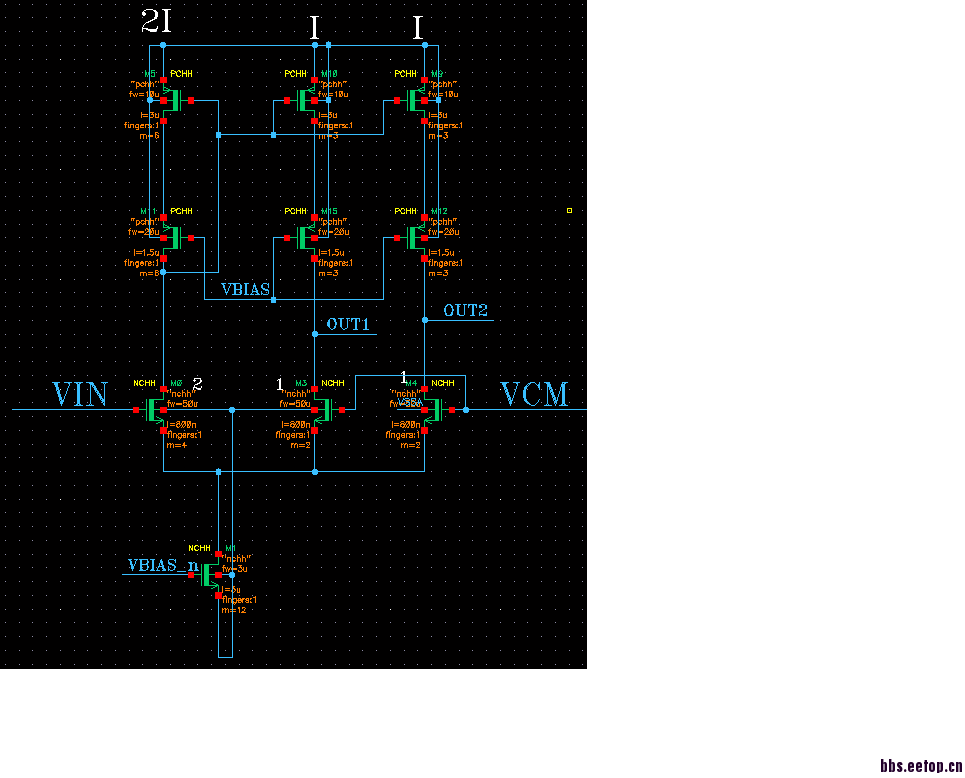

图中的运放怎么分析？

电路

不理解，out1和out2应该是相等的。

谢谢关注，补充了点，呵呵，vout1和vout2的偏置电压不同

out1和out2的偏置电压哪里不同?

镜像电流由最上层P管的尺寸决定，out1和out2之路中，最上层p管m=3，而产生电流之路的m=6，
所以是2I~I~I的关系。
out1和out2 的大小有可能相等，但不是肯定相等，有一定的变化范围

图中P管尺寸相同啊

P管做的 cascode current mirror做为load active current mirror
out1 out2为什么有不一样的直流点 确实看不出来 觉得很奇怪

OUT1和OUT2的直流点本生是浮动的，应该是由后级电路决定的直流点，只要能让所有管子处于饱和区就应该可以正常工作

  是，  vout1和vout的直流电是后级确定。ac怎么分析呢

假设VCM接的是直流信号，对于差模小信号M0和M3的源极、M3的栅极就是交流地；out1与out2小信号增益相等，vout1=vout2=vin*gm0*0.5*Rout1；Rout1=Rout2，是out1和out2看进去的输出阻抗

貌似是常用的做法 雖然看不清尺寸但是可以猜一下 一個是OP的輸出，一個是作為比較信號輸出

    既然dc点由后级确定，后级必然还有电流通路，望通贴出来。
