我设计的一个DAC

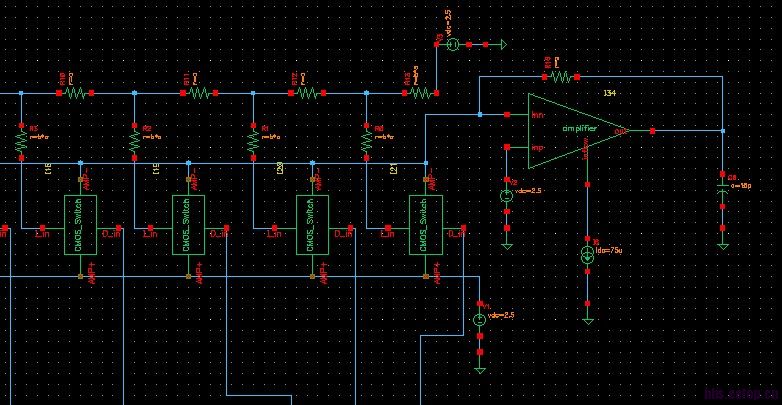

各路高手，作为一个初学者的我设计了一个8位R-2R的DAC。在cadence-spectre 环境下进行仿真，目标是产生9.7mv--2.5v的阶梯信号。但是发现仿真之后当阶梯信号到达2v以上时，输出就抖动得非常厉害了，大家看看是什么问题，求助！还有，毛刺很多。

你的op-amp什么结构的?可能超出op-amp的共模范围了

你好！我运放开始是用的pmos对作为差分对的折叠型共源共栅。后来改成了nmos作为差分对的。但是不管是哪种，都发生了严重的振荡，请问我应该怎么修改。

输入共模范围有问题?

    从你的管子尺寸猜过去应该是0.35um工艺吧，那就是3.3v供电。
   9.7mv-2.5v，这个范围很大，得用rail-to-rail的运放结构了，单个nmos或pmos输入管都无法工作在这么大的电压范围内

看过phase margin了吗，opa的输出load 是10p cap，内部有miller compensation，相位应该不够吧
可以看看环路稳定性

   我用的是0.5um工艺，然后是5v供电。因为本来R-2R结构，放大器反相端接反馈，正向端接地，但是DAC输出是负的电压。所以改成正向端接2.5v电压，然后R-2R结构再做些改变。使得DAC输出变为9.7mv--2.5v.因为我还没想出输出0-5v的电阻比例的DAC方案。现在我的理解是，由于引入了负反馈，我的放大器的两个输入端应该一直都是2.5v的电压。所以我认为没有超过共模范围，不知道这样理解是否正确。
要改成rail-to-rail吗?我试试看。

   你好！这个相位补偿的我全是凭感觉做的，而且这个相位问题我都回避。因为我做的这个DAC的负载要求是10p.能告诉我如果相位不够会影响哪方面的性能?稳定性?如何调整?你是如何知道不够的?我现在去做一下幅度和相位仿真看看。
