请大神们帮忙解释奇怪的电压基准波形
录入：edatop.com 阅读：

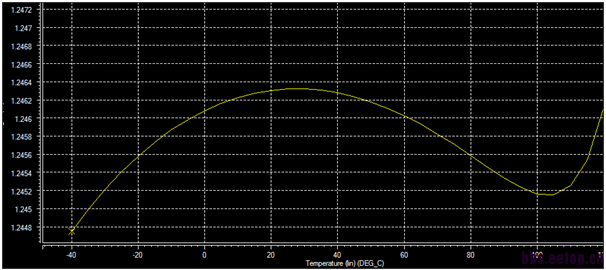

下图是一个brokawbandgap 仿真出来的图形，
请问在80-120C，为什么电压突然上升了? 谢谢

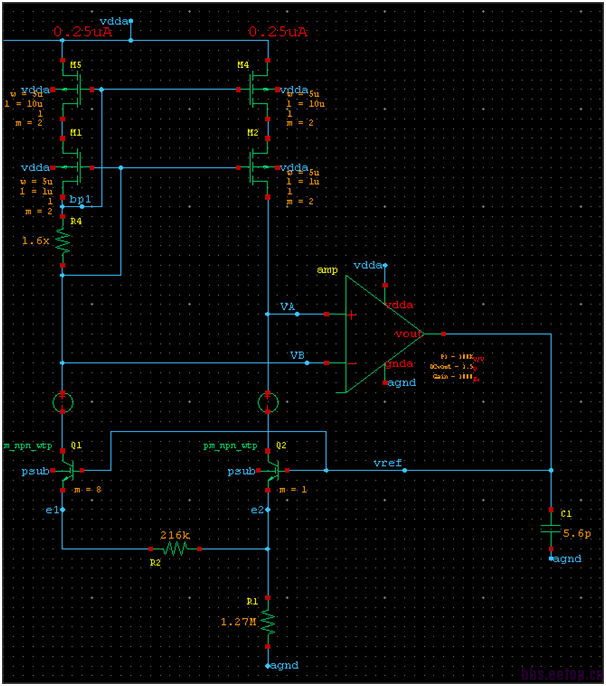

下图为电路图（R1， R2，和放大器是理想原件）

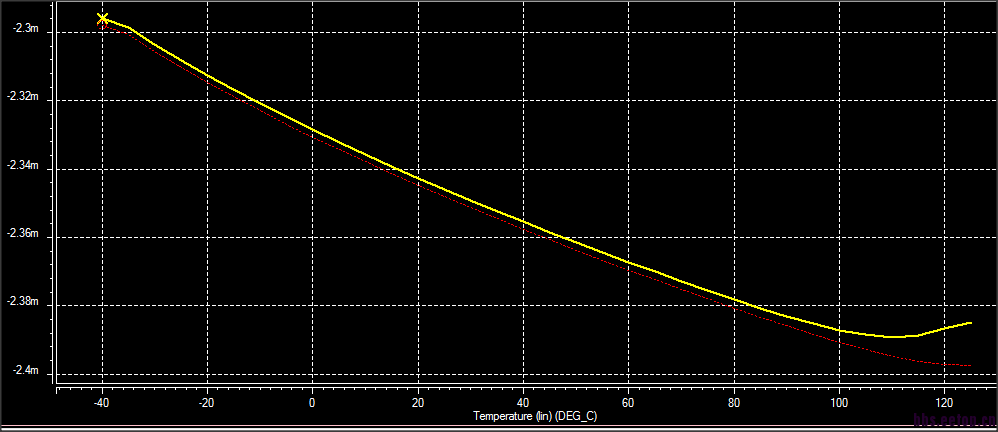

下面是 Vbe1 和Vbe2 的导数
黄的是VBe2 对温度的导数
红得是VBE1 对温度的导数
通过这个图， 好像是Vbe2 出了问题
出现这个图不奇怪啊
请大侠赐教， 出现这个现象的原因是什么呢? 是因为BJT 工作状态变掉了么?
刚才仿真了一下120 到150， 波形变得更厉害， 从120 到150C 电压变了将近30mV
自己顶一下
这样不继续下降反而有更好的TCF了。
但是120C以后波形变化很快， 会有好几十个mv的增长
试着把集电极电流取大几倍
都是假象
一般120-150度不会像你所说的差那么多的。建议检查偏置点的工作状态。
1 VA,VB在高温时也是被负反馈严格锁定在一起吗?
2 检查高温时的偏置点，保证每颗MOS都操作在饱和状态。包括运放。
这个不就是很多band gap追求的2阶温度补偿吗? 这样子温度系数更好的。
其实这个2阶补偿很可能是假象，因为device的温度系数fab厂一般很少有准确的二阶温度系数或者模型。
