LDO使能打开，电流过冲问题

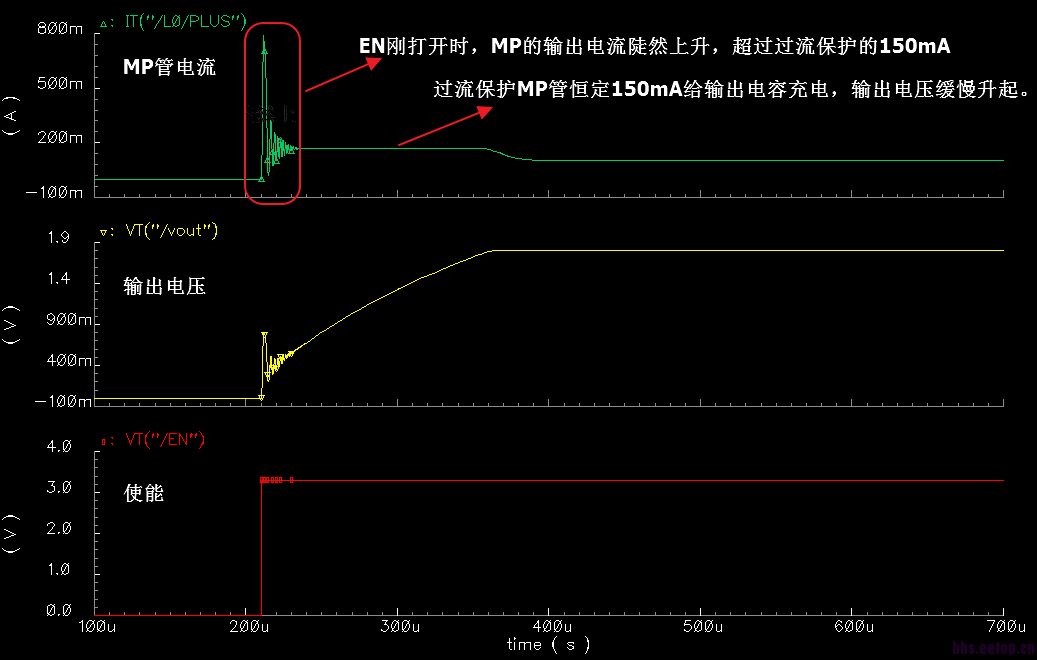

设计了一款LDO,内有OCP过流保护电路，也当软启动电路用了。当使能端EN打开的瞬间，MP管的电流陡然上升超过了OCP的保护电流150mA,过了一段时间OCP才反应过来，
将MP管的电流限制在150mA.
请问各位大侠，如何限制EN刚开始打开瞬间的过冲电流呢?

没有做过类似的线路。
小编解决之后，麻烦告知解法

能不能做个slow enable?
MARK

   enable缓慢之后还是有一样的问题，难道是OCP电路补偿有点过了，导致响应慢了?如果大家有遇到过类似的问题，请指教一下，谢谢。

加一个磁珠试试

不解。

mark。

支持你。

mark.......等待高人指点

加软启动啊

你把ocp当软启动用，那应该是enable的时候，软启动没起作用吧，要不怎么会有电流过冲

我觉得软起动电路应该单独出来会好一些  还有你的EN是不是变化太陡了

很有可能OCP环路响应慢了

1.增加误差放大器带宽
2.增加输出电容
3.加大功率管尺寸

以前也遇到过，后来也没解决了，不知大神们有什么方法

看波形ring得厉害，OCP稳定性感觉不太好。OCP稳定性也是要考虑的。
一般LDO都需要100us甚至1ms的softstart的。
最容易想到的做法就是出一个缓慢爬升的reference给EA。

学习。

谢谢分享
