这个电路是做什么的?

录入:edatop.com    阅读:

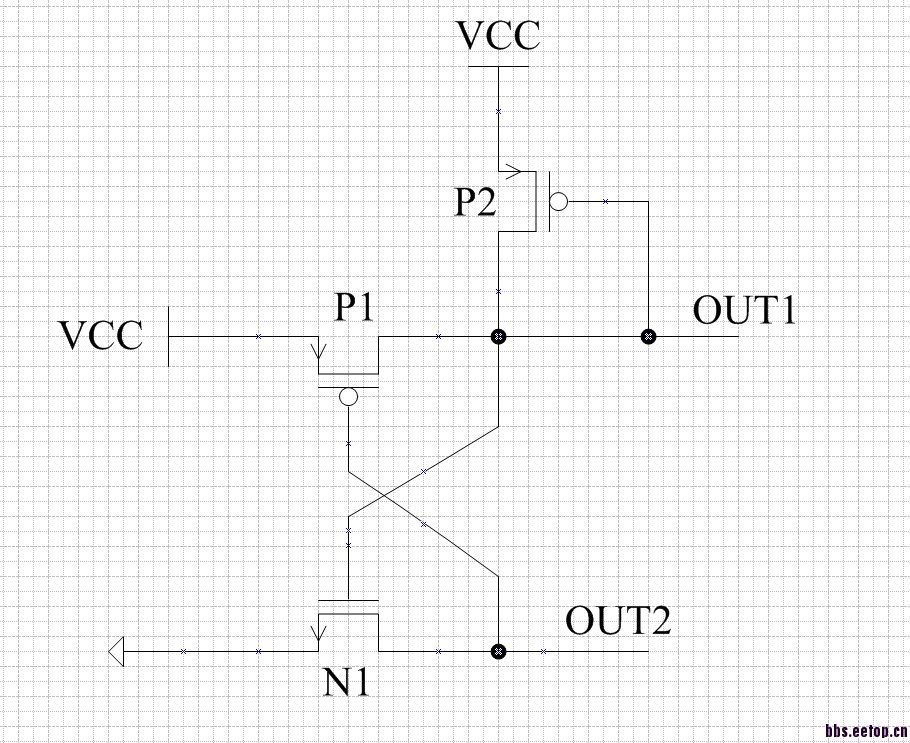

如图,求指导。

感觉是TIE HIGH + TIE LOW



   能说的具体一点么?

就是数字电路里的拉高和拉低电路。

P2+N1组成TIE LOW,OUT2低电平,把OUT1拉到高电平
避免gate直接连到VCC,VSS,做ESD保护

同意5楼大神的解释,又长见识了


     非常感谢。

OUT1和OUT2是接到哪的?为什么说做ESD?


     接数字电路的栅呗,这样的话,栅不用直接接GND或者VCC了。


一端是输入,一端是输出,通过out1来控制out2,或者通过out2来控制out1是吧?



   我貌似有点明白了,OUT1一直输出高,OUT2一直输出0.

学习了,感谢小编分享大神解答!

谢谢分享!



   请问此电路用在什么地方?

长见识了

非常感谢了
