75G PLL VCO

有人研究过Jri Lee 的“A 75-GHz Phase-Locked Loop 90nm in 90-nm CMOS Technology”那篇文章么?求问里头的交叉耦合VCO是在哪个软件下搭建的?里头用到了传输线模型。

ASITIC是什么软件啊?

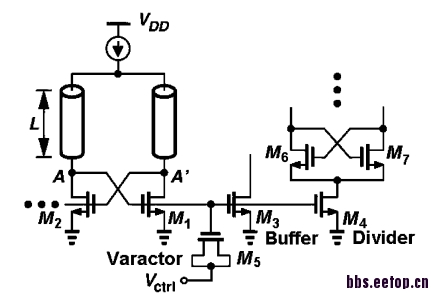

VCO结构如图，这种是交叉耦合VCO么?是LC的么?表示只有L没有C啊。

100G
?

M5是电容，varactor，变容二极管。

6X6X6X

   我只是想学习一下这个结构的VCO~

   我想知道这个有传输线的VCO应该咋哪个平台下搭呢?virtuoso里调用模拟库里的tline或者mtline都不长这样，而且没有两端的。都是四端的呢。

这么高的频率最好自己搭，EM软件仿仿。那个ASITIC不是商用软件，是UCB Prof.Ali自己做的东东，精度不行，建议用商用的一些EM软件仿真，很多毫米波的无源器件都是自己要建模的，除非像IBM有的工艺专门给毫米波用的，会给你提供传输线等器件模型。

120G VCO
100G vco

A 75-GHz Phase-Locked Loop 90nm in 90-nm CMOS Technology
paper 那有?
