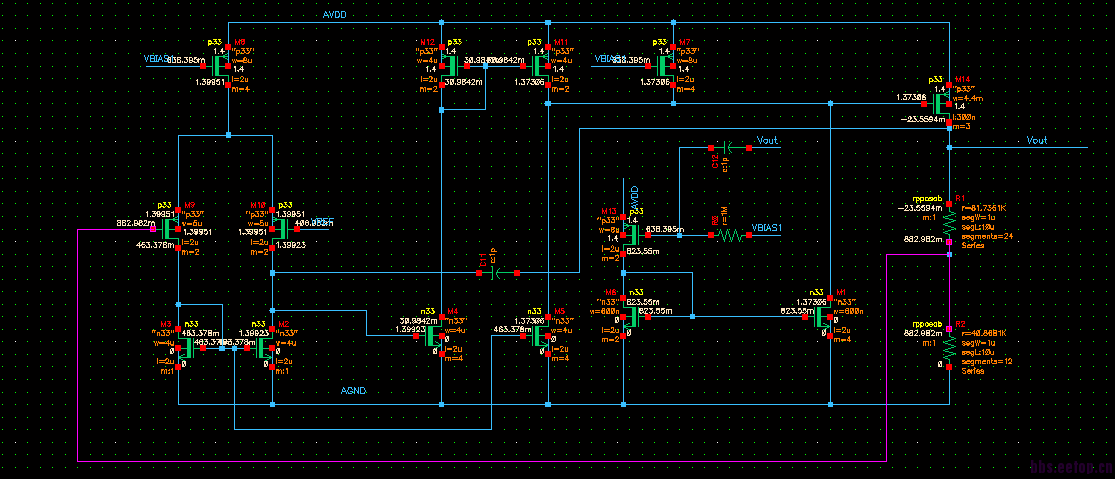

双膝跪地，电阻求助

没有加 gnd 这个symbol

点亮的线上是不是有电流了?

明显的DC操作点问题

"双膝跪地"能不能不要这样?！

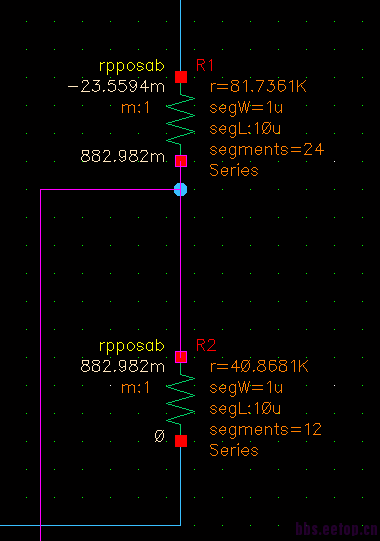

    有时候2端电阻会有这种情况发生，重启icfb或者换三端口模型试试

建议小编将rpposab电阻换成rpposab_ckt电阻再试试

"双膝跪地"能不能不要这样?！
你根据基尔霍夫电流定律  同时也根据电压定律查找出相关的节点的电压， 你自己通过电阻和电压再算一下电流，看能对上不 ?

小编将电阻类型换成rpposab_ckt再仿真一下，看看会不会正常?

OPA里的dc偏置都正确吗?外面有挂负载吗?

男儿膝下有黄金啊

  直流偏执没有设对吧

    双端电阻难道有问题?

    没有电流啊

直流工作点不对的，输出都为-20mV了，分压还能出来880mv。没看到使能信号，你的电源电压是不是直接给的VDD，可以试试VDD给个1ns的0~1.4上升沿Vpwl信号。DC和Tran一起跑，对比哪个信号有问题

    tran没问题，估计是电阻model有问题

    哦，我原来也遇到这样的问题，就是因为没给上升沿脉冲，后来给了脉冲就没问题了，看来不是一个问题了

    兄弟你为何一脸沧桑，仿佛小编给你的心灵留下过创伤。

    对的啊，是仿真软件出了问题吧

你那个直流工作点不对，电阻上面那个power pmos根本就没打开，电阻里面没有电流，这些个电压是随机的。

    是不收敛吧

可能是segments的问题，楼组把电阻打散就应该没有问题了

    不收敛是没结果，根本仿不下去。
你那是直流点不对。
