仿SR的时候底部有过冲
录入：edatop.com 阅读：
各位大神，小弟在仿运放SR的时候，加的500-900mV的阶跃,结果底部出现过冲，请问有谁知道这是为什么吗?难道是PM不够?
你好，我的电路图就是普通的二级折叠共源共栅结构
比如说零点
零点?零点怎样影响的呢?
能把电路图传上来吗?估计可能是寄生电容造成的，需要看具体电路，才能判断问题出在哪里了?

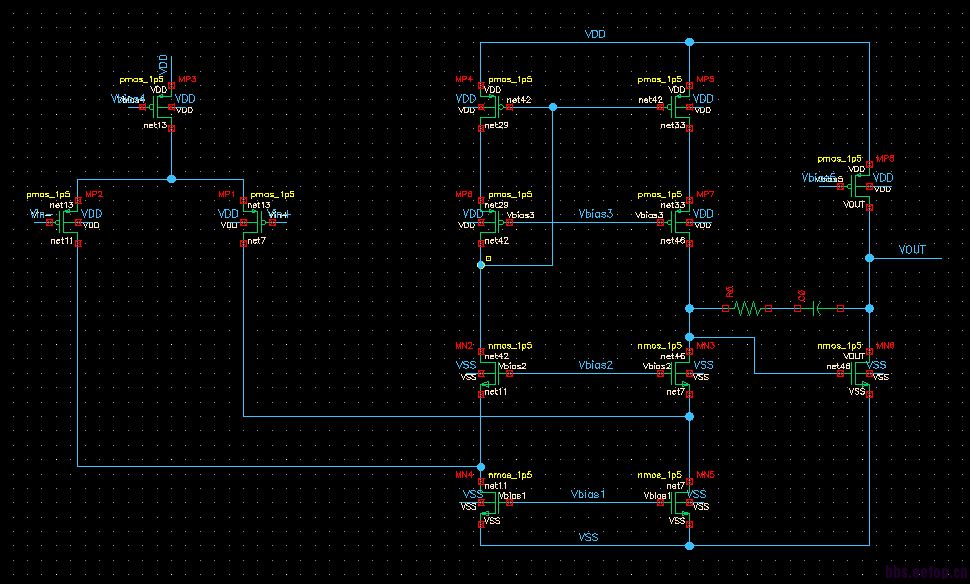

你好，我的电路图就是普通的二级折叠共源共栅结构
这是输出MOS M6的寄生COX造成的，在电路正常工作之前，各支路分压VDD。比如第一级输出分压值为10mV,第二级输出分压为5mV，N管M6栅电容两端压差为-5mV。在电路导通的瞬间，第一级先导通，输出为零，第二级正常建立需要一段时间，在此之前，由于电容电荷不能突变，需要维持-5mV的压差，因此输出会在这瞬间建立一个-5mV的电压，类似于pump产生负压。
纯属个人愚见，哈哈。你可以调整M6的L，让它大些，这样子第二级分压就会大于第一级，按理说是不会出现负压的，验证一下。
